今天小合介绍的就是：中间是一个大直径圆形压印滚筒（自转），四周是多个印刷色组单元（各自转动），共同组成的卫星环绕式的印刷机——卫星式柔版印刷机。

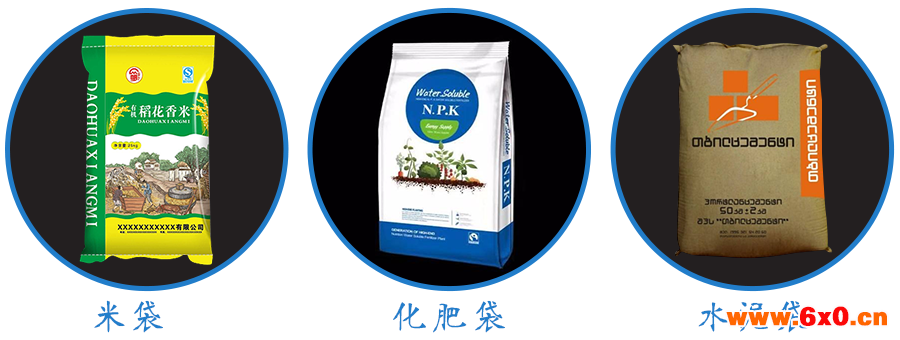

卫星式柔版印刷机可一次完成多色印刷，用来直接印刷塑料编织袋表面的文字和商标图案。
卫星式柔版印刷机（卷到卷连续印刷设备）
如何工作

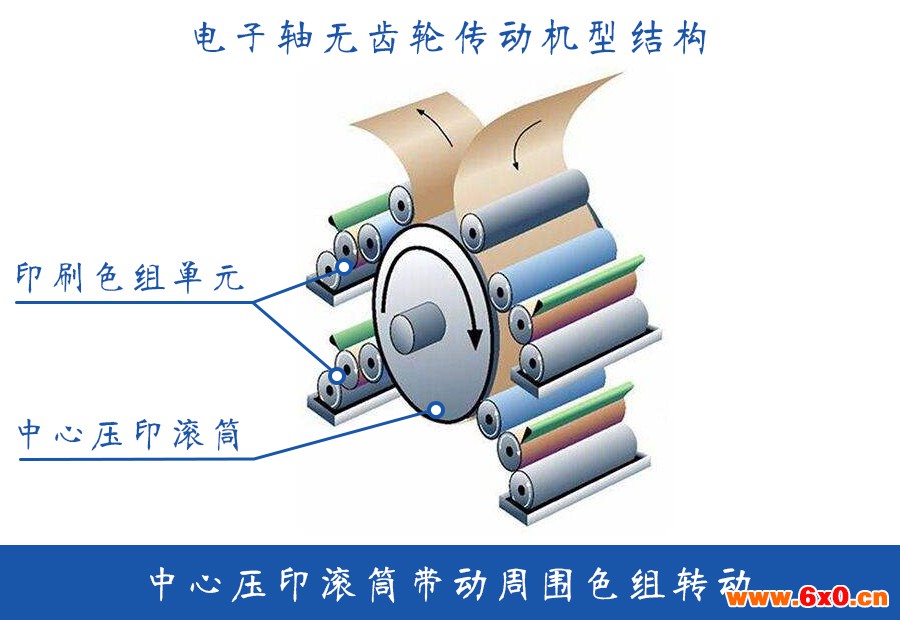

卫星式柔版印刷机即色组围绕中心一个超大压辊结构，中心压印滚筒带动周围色组转动。

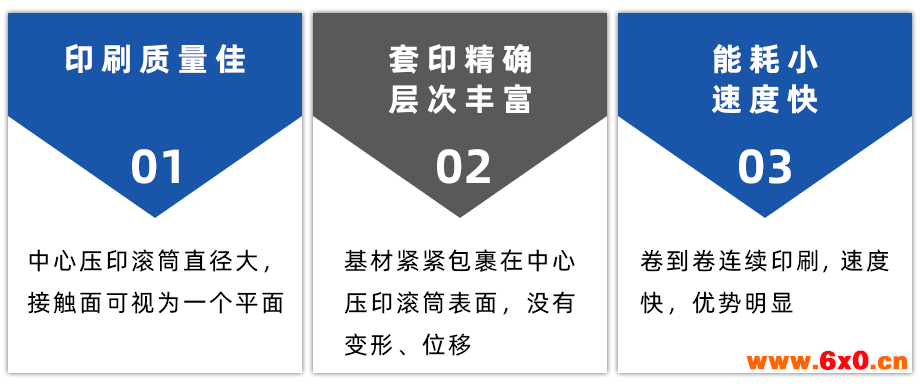

卫星式柔版印刷机特点：

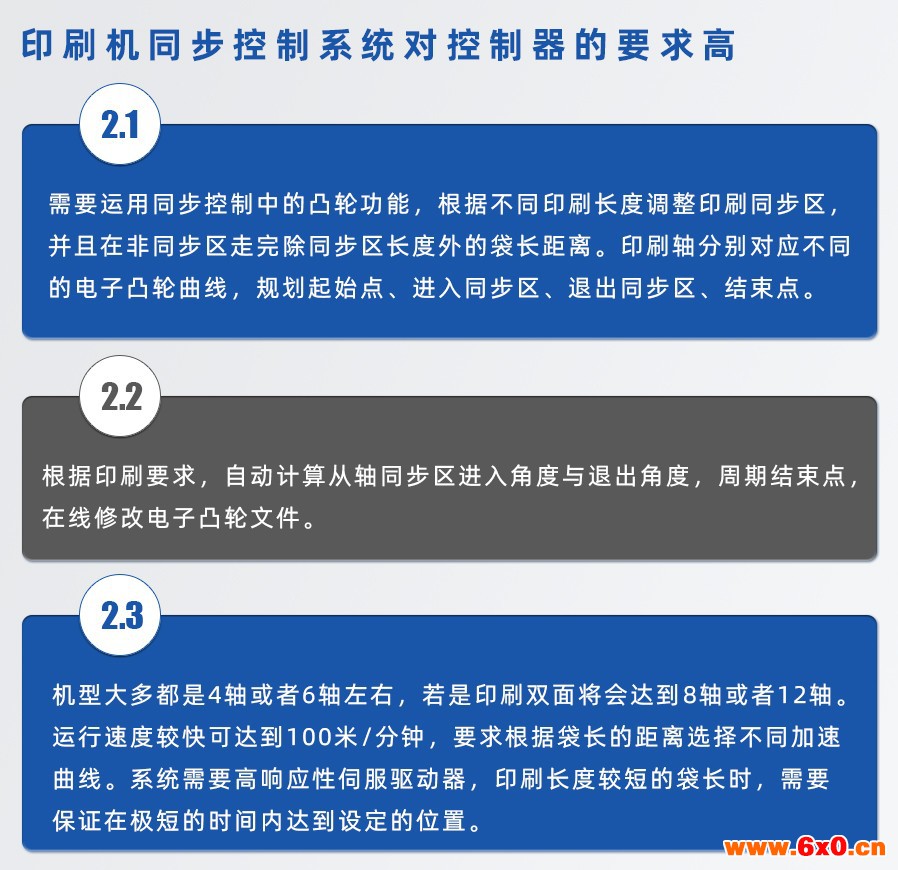

卫星式柔版印刷机控制要求
合信项目机型需要两个控制系统：
1收放卷及主轴变频控制，搅墨加热（合信CTS7-200系列PLC控制）；（暂不介绍）

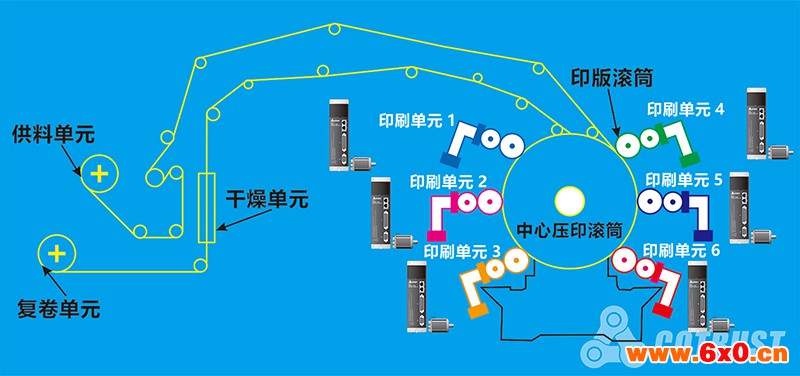

2实现6个印刷辊单元与中心印刷辊同步，实现设备套准及更换袋长自动修改同步区。（合信CTH300-C系列控制）
合信控制方案
合信根据多年的自动化经验，采用合信Comotion®运动控制平台。

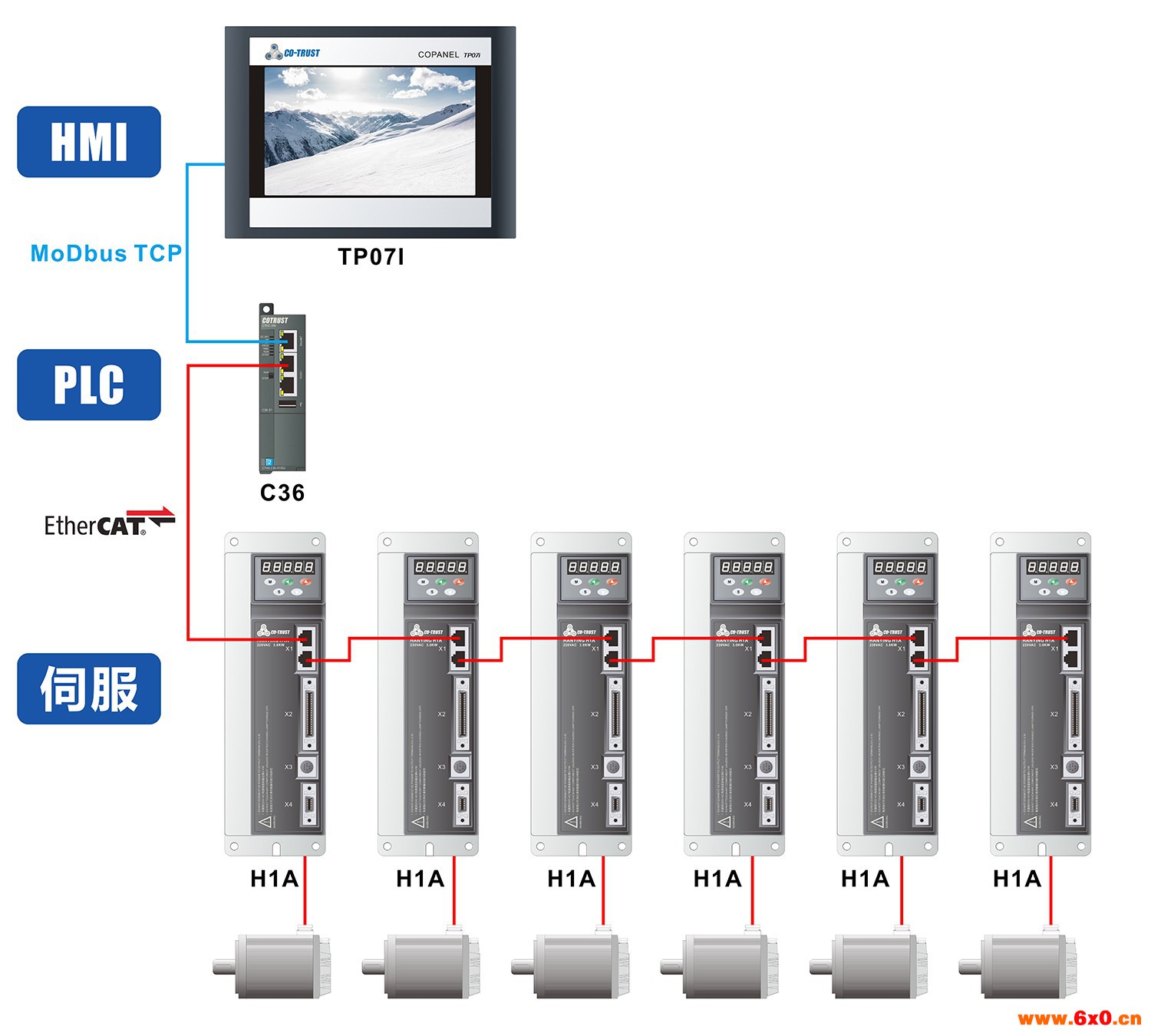

全系统由集成运动控制、顺序控制功能的CTH300-C系列运动控制器C36+高响应高精度的伺服驱动系统H1A，PLC通过凸轮方式跟随主轴中心印刷辊筒的编码器，伺服电机驱动印刷辊单元，电子凸轮使6个印刷辊单元与中心印刷辊筒同步，实现设备套准以及更换袋长自动修改同步区等。整体配置采用 EtherCAT 通讯方案，是一个高端、合理、而又经济的选择。

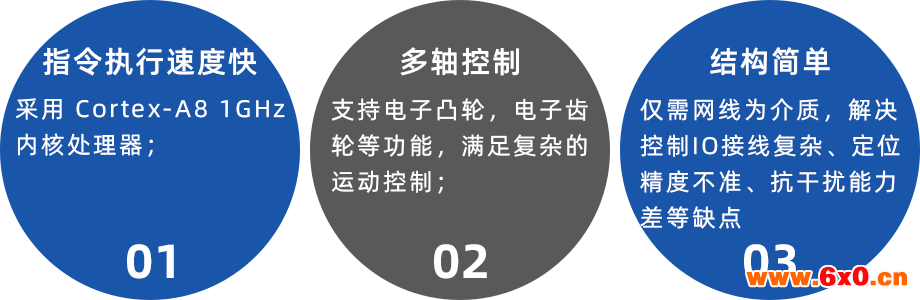

选择CTH3-C36运动控制器的原因：
合信方案优势
A1软件功能强
CoMotion®系统使用德国3S公司的Codesys软件，集成功能强大、性能稳定。支持电子齿轮、电子凸轮，符合PLCopen标准，方便用户使用。
A2可靠性高
合信CoMotion®（CTH3-C系列PLC+EtherCAT的H1A伺服）具备更高等级数字隔离、更严格的EMC设计等级、三防处理等。
A3成本经济
使用合信技术全系列产品组成的印刷机控制系统，可以比现有国外品牌降低三分之一以上成本。

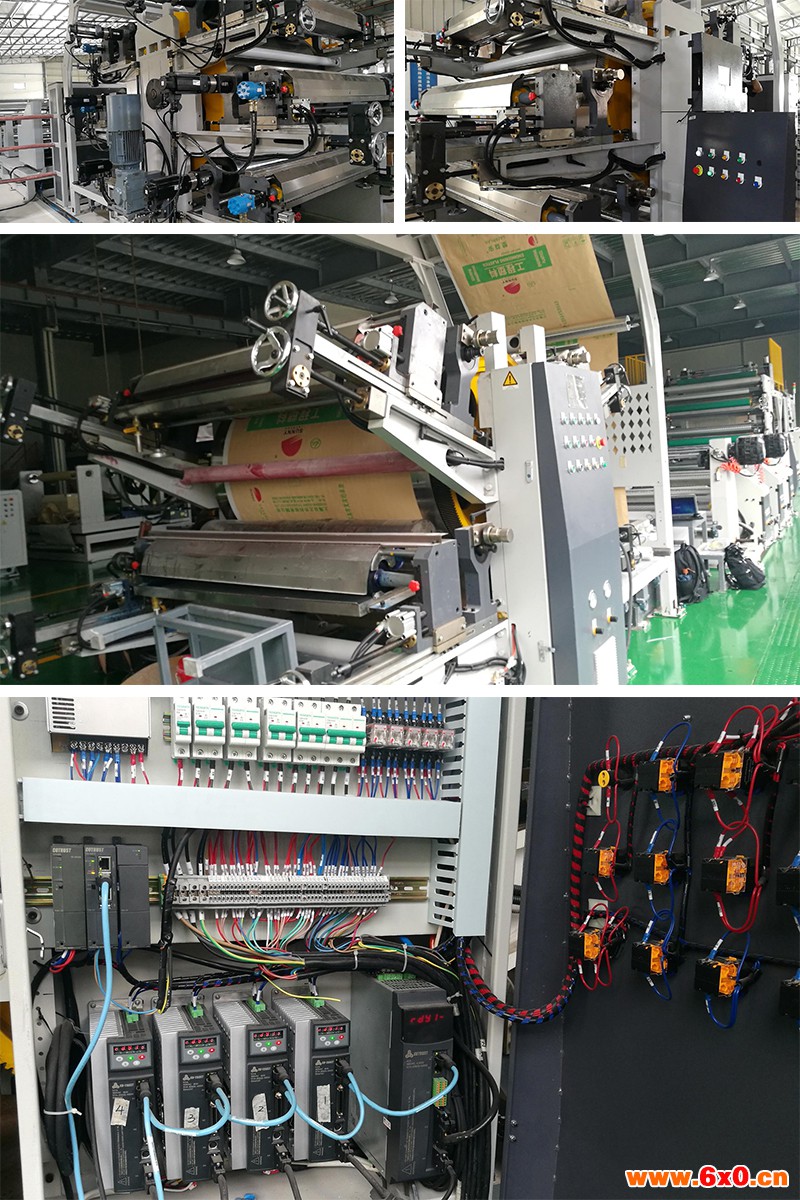

现场场景
卫星式柔版特别适合批量大、精度要求高、承印材料伸缩性较大的稳定性产品。合信Comotion控制方案是您的不二之选！
