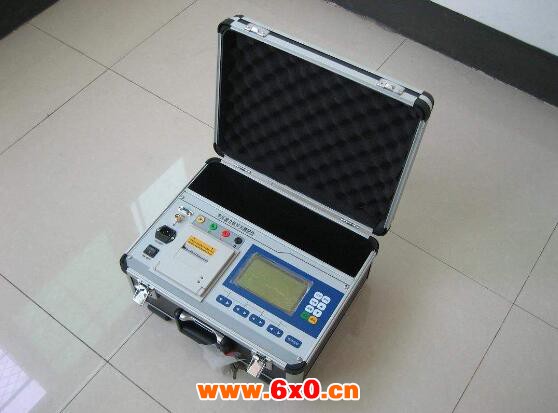

变压器变比全自动测试仪是以单片机为核心进行测量计算和自动控制，全中文菜单操作界面，具有显示直观、稳定性好、精度高、测量范围宽且现场不需三相电源等优点的新一代智能化变比测试仪器。
国标GB1094-79规定：“电力变压器的变压比，除电压在35KV以下且小于3的变压器允许偏差为 0.5%”。对于传统的变比测量方法，大多采用QJ35电桥，其变比测量倍率低，操作繁琐，精度难以保证。已经不能适应现代测量快节奏，高效率的要求。
变压器全自动变比组别测试仪使用说明
1、试品接线：
(1)变压器变比组别测试仪若试品为三相变压器，则高压侧对应的A、B、C、0分别接仪器面板的H插座的黄绿红黑四把线夹，低压侧对应接L插座的四把线夹。若试品无中性点则黑色线夹悬空不接。若试品为单相变压器，则高压侧与低压侧分别接黄色和黑色的线夹，其他线夹悬空。
注：测“Z”型变压器时，必须将“组别设置”为：“Z” ；将“相别设置”为：“y”
在设置“联结组号”。
(2)注意：高压侧引线与低压侧引线要对应好。严禁接反!
(3)插上220V，50HZ的电源线，打开电源开关，此时液晶屏显示主菜单。
2、变压器变比组别测试仪菜单选择：
(1)在开机，复位或测量完毕按“F4”键后，屏幕出现主菜单
按动功能键“F1—F4”，可分别选择“组别设置、相别设置、参数设置、测试”四个条目。
A、组别设置：
进入此功能菜单，可对变压器的各种联接方式进行选择、设置。
B、相别设置：
进入此功能可对变压器类别进行设置。既可设置为单相变压器测试也可设置为三相变压器一相测试，还可以设置为对三相变压器A、B、C三相自动依次测试。
C、参数设置：
进入此功能可根据变压器的铭牌标记输入变压器已知参数，例如：分接类型、等分接级、额定变化，以便于仪器自动提示分接位置和变比误差。
D、测试：
变压器变比组别测试仪进入此功能后，按照前三项菜单的选择进行变比测试，或自动识别变压器组别并显示测试结果。
(2)在主菜单下按Fl键，选择“组别设置”条目，按“确认”键，进入组别设置子菜单，见图四
开机组别默认为“YN—d—11”。按“F1、F2、F3、F4”功能键分别对“高压端，低压端，联接组”进行选择。被选择项变为反白字体且方括号内数值闪动。按Fl键选中“高压端”，按“确认”键进行修改，每按一次“确认”键，方括号中的联接方式按下列顺序循环改变：YN—Y—D—YN…,开机后默认值为“YN”.按“F2”键选择“低压端”，按“确认”则改变设置,每按一次“确认”键，按下列顺序循环改变：d、yn、y、d…，开机默认值为“d”。
按“F3”键进入“联接组”选择，按“确认”键改变联接组数值以供选择，默认值为“11”。
按“F4’’键选择返回条目，按“确认”键返回到主菜单或按“复位”键，返回主菜单。
(3)在主菜单上按F2键，选择“相别设置”条目,按“确认”键,键入“相别设置”子菜单，见图五
按“Fl～F4”功能键对“相别设置”子菜单进行选择。被选中项为反白字体。
①按“Fl”键，选中“三项自动测量”项，则仪器按照AB/ab相、BC/bc相、CA/ca相三相的顺序自动切换电压进行测试，测量结果全部显示在屏幕上。
②按“F2”键，选中“三相AB/ab”按“确认”键选择要测量的相别。每按一次“确认”键，方括号中的值按：AB/ab～BC/bc ～ CA/ca～AB/ab…的顺序循环改变。每次只测试被选中的相序。
③按“F3”键，选中“单相”，此菜单为单相变压器或互感器测试时选用。
④按“F4”键，选中“返回”条目，按“确认”键，返回主菜单或按“复位”键，返回主菜单。
注：在返回到主菜单之前的反白字体项为被选中项，仪器按被选中的项目进行测试。
(4)变压器变比组别测试仪在主菜单上按F3键，选择“参数设置”条目，按“确认”键，进入“参数设置”子菜单。见图六。
按“F1～F4”功能键对“参数设置”子菜单进行选择。被选中项为反白字体。
按“F1”键，选中“分接类型”条目。此选项为默认值是“00”，按数字键“0-9”可更改，例如zui大分接位置数为17则输入17，若zui大分接位置数为3则输入03。若输入有误，可在原数字上修改。
按“F2”键选中“等分接级”条目，此项目默认值为“2.50” 。(实际变压器只有“1.25” ； “2.50” ； “5.00”三种“等分接级数” ) 此时方括号内2.50闪动，表示可以用数字键修改，要求输入三位有效数字。不足部分在末尾补零。输入一位数字后，应按小数点。“等分接级”“数”的计算方法： ×100%取整数即可。(注：变压器铭牌有注明)。
按“F3”键选中“额定变比”条目，此时方括号内默认值为“0.000”闪动，按数字键“0-9”可更改。“额定变比”的计算方法为：变压器铭牌 。此时输入额定变比值。额定变比值及结果显示值均为4位半。注：“额定变比”输入时必须是4位有效数字，不足四位用“0”补齐。
输入“分接类型”[变压器zui大分接数]、“等分接级”[等分接级“数”]、“额定变比”[额定变比值]后，仪器会自动测量变比，并自动计算误差，自动测量显示当前变压器所在分接位置，同一台变压器“参数设置”只输入一次就可完成全部测量，并自动计算各分接位置的变比误差。若不输入额定变比值或输入0.000则仪器不计算误差，也不显示误差。按“F4”键，选中“返回”条目，按“确认”键，返回主菜单。
