闸门启闭机的选型及机构设计,应适应闸门的运行中的荷载变化规律,运转平稳,结构设计力求简单,使用,方便。人字闸门启闭机的类型较多,按传动装置的特点分为刚性和柔性两类,刚性传动又可分为式、齿杆式和杆式等,柔性传动又分为钢索式和链式等;在简易船闸中也曾有过刚性传动和柔性传动相结合的。下面来一起看一下螺杆启闭机的安装调试！

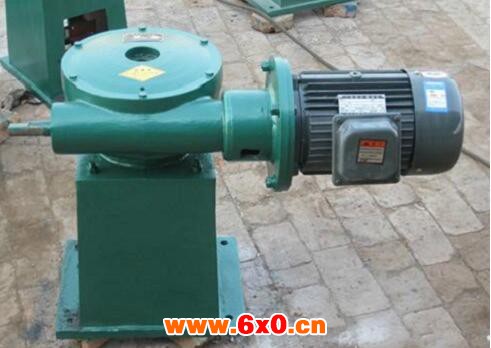

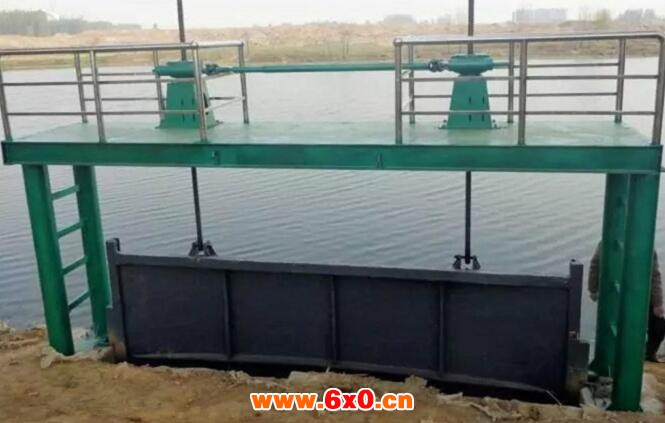

螺杆启闭机安装
1，安装螺杆启闭机前要保证底座基础平面水平的前提下方可安装，螺杆启闭机的底座必须与基础平面超过90%的面积。螺杆轴线须垂直闸台上所衡量的水平面，必须避免螺杆倾斜，造成局部受力碎块机件。
2，将螺杆启闭机放置于安装位置，把一个限位盘套在螺杆上，将螺杆从横梁的下部旋入机器中，当螺杆从机器的上方后，再限位盘，螺杆的下方有个螺丝孔与闸门用螺丝连接，并检查是否垂直。
3，螺杆启闭机的基础必须稳固，机座和基础构件安装位置的混凝土，必须严格按图纸的规定浇筑，在混凝土强度未达到设计强度时，不准拆除和改变螺杆启闭机的临时支撑，更不能进行螺杆启闭机试调和试运转。
螺杆启闭机操作
1，螺杆启闭机操作运行时，必须由启闭机单位负责人发出调度指令，不经批准不能擅自调度启闭机，违反者将严肃追究有关人员责任。
2，非本单位螺杆启闭机操作工作人员一律不得操作启闭机及相关设备。
3，螺杆启闭机操作人员必须对螺杆启闭机的操作非常熟悉，坚守岗位，加强。启闭中，操作人员更应注意。
4，开启螺杆启闭机前，应先检查螺杆所处位置，电机、变速箱、皮带等有无异常，确认正常后，才能通电进行启闭操作，并将调度人、操作人、启闭目的、设备检查情况、开机时间填写在《启闭机操作运行记录》。
螺杆启闭机调试步骤
1，螺杆启闭机在无荷载的情况下，保证三相电流不平衡不超过正负10%，并测出电流值。
2，当闸门处于全闭的状态下，将上限压紧上行程开关并固定在螺杆上，当闸门处于全开下，将下限位盘压紧下行程开关并固定在螺杆上。
3，螺杆启闭机的主令控制器，必须保证闸门升降到上、下限位时的误差不超过1cm。
4，螺杆启闭机安装后一定要做试运行，一做无载荷实验，即让螺杆做两个行程，听其有无异常声响，检测安装是否符合技术要求。二做载荷实验，在定额载荷下，做两个行程观察螺杆与闸门的运行情况，有无异常现象。
检测设备在进行闸门启闭力检测时,检测采用如下仪器:常规的弧形闸门在启闭中闸门门叶始终围绕固定的轴心转动。而偏心铰式弧形闸门启闭门时,由偏心操作机构带动轴心后撤,然后进行运行操作,待启闭门完毕后,轴心再前推压紧止水,完成启闭门。在启闭中,闸门受力条件较为复杂,受力状态和施力对象均有较大变化,常规的闸门受力计算公式难以准确衡量偏心铰闸门启闭的受力状态,为该类型闸门启闭机容量的选择带来一定的难度。
