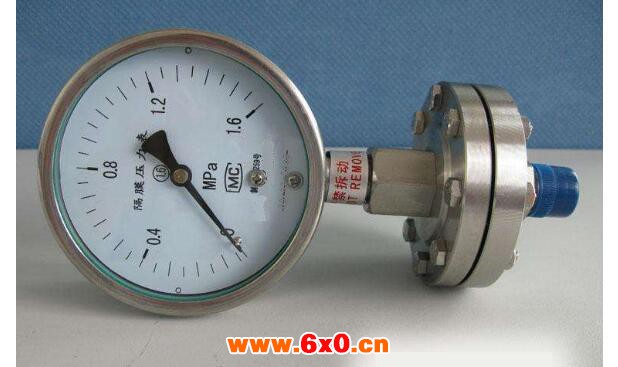

隔膜压力表的结构及用途如何？

    隔膜压力表是一种常用的压力仪表产品，主要测量各种流体介质的压力，被广泛用于石油、化工、制碱、化纤、染化、制药、食品等领域中。今天小编主要来介绍一下隔膜压力表结构原理和用途，希望可以帮助用户更好的应用产品。



    隔膜压力表结构原理

    当测量介质的压力p作用于隔膜，则隔膜产生变形，压缩压力仪表测压系统的密封液，使其形成p-△p的压力。当隔膜的刚性足够小时，则△p也很小，压力仪表测压系统形成的压力就近于测量介质的压力。

    当我们测量一般气体、水和油液的压力时，可选用一般压力表：

    当测量硝酸。磷酸、强碱的压力时，可用不锈钢压力表。但是当被测量的介质有很强的腐蚀性（如盐酸、二氯化铁），有很高的粘度（如乳胶），易结晶（如盐水），易凝固（如热沥青），有固态浮游物（如污水），则再选用以上压力表是不可行的，因为就是sus316不锈钢管也会被盐酸腐蚀，沥青和污水中的浮游物很快会将压力表的导压孔堵塞，而使仪表失去使用功能。

    隔膜压力表则能解决这些问题，人们可以根据不同的强腐蚀介质而选用不同的耐腐蚀隔膜膜片材质而起到防腐的作用。

    隔膜压力表用途

    用于测量一般气体、水和油液的压力时，我们可选用一般压力表；当测量硝酸、磷酸、强碱的压力时，可选用不锈钢压力表。但被测量的介质有很强的腐蚀性（如盐酸、湿氯气、三氯化铁），有很高的粘度（如胶水），易结晶凝固，有固态浮物时，再选用以上压力表是不可行的，因为316不锈钢也会被盐酸腐蚀，沥青和固态浮物会将压力表的导压孔堵塞，从而使仪表失去作用。

    隔膜压力表则能解决这些问题。我们可以根据不同的强腐蚀介质选用不同的耐腐蚀隔离膜片，从而起到防腐的作用。由于有隔离膜片，它可以阻挡高粘度、易结晶凝固的介质流入导压孔内，保证仪表正常工作。所以隔膜压力表被广泛地用于化学工业、化纤、合成纤维、石油、染化、制碱、食品、制药等工业部门的生产过程压力测量之用。
