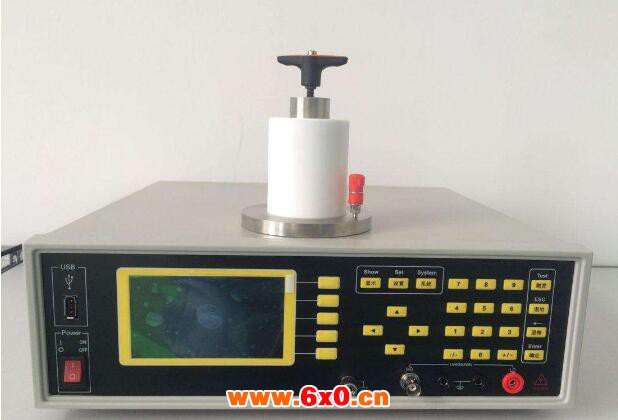

体积电阻率测试仪的特点及使用方法

来源:网络  作者:网络转载   2019-10-05 阅读:822

    体积电阻率测试仪是一种直接测量接地电阻及土壤电阻率的专用仪表,主要由手摇交流发电机、相敏整流放大器、电位器电流互感器及检流计等构成。当手摇交流发电机以约120r/min的速度转动时,便可产生约110~115Hz的交流电。





    1.体积电阻率测试仪主要特点


    电阻测量范围1x1040 ~1x1018 Q;


    电流测量范围2x10-4A~1x10-16A;


    体积小、重量轻、准确度高;


    独特的被测电阻、和流过电阻的电流双显示,使操作测量更加方便;


    性能稳定、读数方便;


    既能测电阻又能测电流;


    测试电压有六种选择DC10V、50V、100V、250V、 500V、1000V;


    使用操作简便 ,在任何电阻量程和测试电压 下均直接读显示数字结果,免去要乘以一 个系数的麻烦,使测量超高电阻就如用万用表测量普通电阻样简便。


    2.体积电阻率测试仪直接检测法


    这里所谓的直接法就是电阻法,利用大功率标准电阻直接接于被测体积电阻率测试仪的测量端,用标准电阻值与测量仪表头所显示的电阻值作比较。


    设标准电阻值为RN,即实际值,被检表显示读数为RX,则被检表的绝对误差为:


    Δ=RX-RN


    被检表的相对误差为:


    r=[(RX-RN)/RN]×100%


    用此方法检测时应注意测量仪恒流输出所限制的电阻范围,超出该范围,将不再恒流且测量不正确。由于所测均为小电阻,导线及接触电阻的消除、四端钮接线等都是必须注意的,同时注意不可引入别的哪怕是很微小的附加电阻。


    用此方法检测,简单直观方便,测量准确,但应当具备一套不同阻值(并非均为十进制变化)的大功率标准电阻,由于它的特殊要求,这种电阻需由厂家定做。


    最后说一下体积电阻率测试仪注意事项:


    1、环境要求:温度0-40℃;相对湿度≤70%。


    2、仪器必须可靠接地。


    3、油杯一经通电加热,严禁用手直接接触油杯电极或绝缘表面,以免烫伤.换油时应戴1-2层布手套或线手套。


    4、由于测试是在高压、加温条件下进行的,温度传感器、测量线插头和均温加热器的金属部分温度较高,放置时应注意不会接触到其他东西。


    5、维护仪器清洁,及时将溅在仪器上的油污擦拭掉以免下次加温有大量油烟散出。


    本仪器既可测量高电阻,又可测微电流。采用了美国Intel公司的大规模集成电路,使仪器体积小、重量轻、准确度高。以双3.1/2 位数字直接显示电阻的高阻计和电流。量限从1×104Ω~1×1018 Ω,是目前国内测量范围最宽,准确度最高的数字超高阻测量仪。电流测量范围为2×10-4 ~1×10-16A。机内测试电压为100/250/500/1000V任意可调。
