继电保护测试仪的特点及使用方法如何?

来源:网络  作者:网络转载   2019-10-05 阅读:661

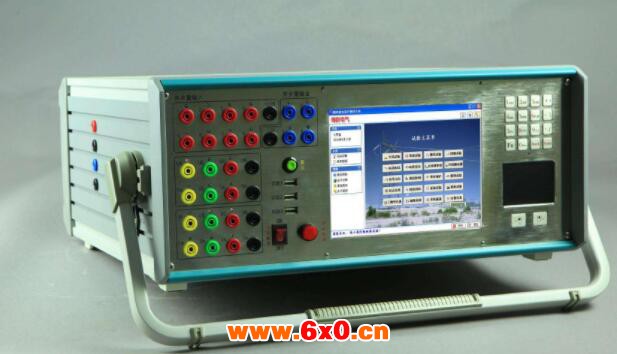

    继电保护测试仪一种是采用开关电源,功放采用数字功放,体积小,重量轻,效率高,是继电保护测试仪的发展方向。可对各类型电压、电流、频率、功率、阻抗、谐波、差动、同期等继电器以手动或自动方式进行测试,可模拟各种故障类型进行距离、零序保护装置定值校验和保护装置的整组试验,可自动扫描微机和数字型变压器、发变组差动保护比率制动曲线,具备GPS触发功能。 继电保护微机型测试装置是保证电力系统安全可靠运行的一种重要测试工具。





    主要技术特性:


    1.输入电源:AC220V±10% 50Hz


    2.标称容量:0.75KVA(可根据要求增加或减小容量)


    3.输 出:


    主回路:AC 0~250V (3A)(大旋钮调节) 0~500mA(15V)


    串电阻:0~10A  (15V)


    串电阻:0~100A(10A)


    DC 0~350V(3A)


    0~500mA (15V)


    串电阻:0~10A(15V)


    辅回路:AC 0~20V(1A)(小旋钮调节)


    AC 0~250V(1A)


    DC 0~350V(1A)


    4.测量范围:


    测 电 压 范 围:0~500.0V(直测)


    测交流电流范围:0~500mA(直测)


    0~10.00A(传感器输入)


    0~100.0A(传感器输入)


    测直流电流范围:0~500.0mA(直测)


    0~10.00A(分流器输入)


    测时间范围:0~999..999S(分辨率为1mS)


    5.标准度:测量标准为0.5级


    继电保护测试仪使用方法:


    ①仪器通电。检测仪器外观,将三芯电源线接地端可靠接地,仪器通电。若仪器两表头亮,则可开秒表电源,若正常,轻按“输出选择”,看指示灯是否正常。


    ②输出电压调节。若要调节输出状态档,可按试验箱右下角主回路“输出控制开关”,缓慢调节调压器大旋钮,选择需要调节的档数。电流调节也是同样方法。


    ③输出控制调节。找到辅回路“输出控制”开关,缓慢调节小旋钮,显示有几种数值,但数值在电流表上找不到。


    内嵌计算机为具有双向并口工控机,支持标准101键盘, LCD或CRT。当仪器面板交流电源开关合上时,计算机启动,同时仪器产生+5V、+15V、25V电压,这时D/A板能正常工作,测试仪自动进入主菜单,当选择某一应用程序后, PC机打开功放电源软开关,此时若按下面板功放按钮,则功放电源投入,功放能正常工作。PC机据测试项目及所设置参数,计算好各种状态电流电压波形数据,当软件操作试验时, PC机把计算好的数据分别送给8路D/A,D/A转换以后的摸拟信号经功放放大从面板电流电压输出端子输出至被测保护。


    同时,被测保护动作信号,经输入信号端子送到I/O接[ ]芯片,PC机在送数的同时不断查询I/O接口芯片,据测试项目,调整传送的电流电压数据,直至测试完毕。测试结束,退出应用程序回到主菜单时,功放电源软开关自动断开。
