兆欧表的使用如何,有哪些注意事项呢

来源:网络  作者:网络转载   2019-10-05 阅读:785

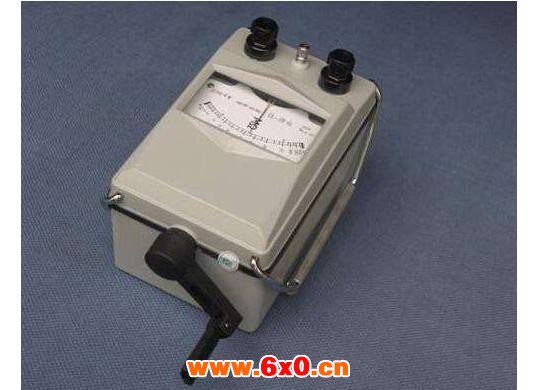

    摇表又称兆欧表,是用来测量被测设备的绝缘电阻和高值电阻的仪表,它由一个手摇发电机、表头和三个接线柱(即L:线路端、E:接地端、G:屏蔽端)组成。





    摇表又称兆欧表,其用途是测试线路或电气设备的绝缘状况。使用方法及注意事项如下:


    1、首先选用与被测元件电压等级相适应的摇表,对于500V及以下的线路或电气设备,应使用500V或1000V的摇表。对于500V以上的线路或电气设备,应使用1000V或2500V的摇表。


    2、用摇表测试高压设备的绝缘时,应由两人进行。


    3、测量前必须将被测线路或电气设备的电源全部断开,即不允许带电测绝缘电阻。并且要查明线路或电气设备上无人工作后方可进行。


    4、摇表使用的表线必须是绝缘线,且不宜采用双股绞合绝缘线,其表线的端部应有绝缘护套;摇表的线路端子“L”应接设备的被测相,接地端子“E”应接设备外壳及设备的非被测相,屏蔽端子“G”应接到保护环或电缆绝缘护层上,以减小绝缘表面泄漏电流对测量造成的误差。


    5、测量前应对摇表进行开路校检。摇表“L”端与“E”端空载时摇动摇表,其指针应指向“∞”;摇表“L”端与“E”端短接时,摇动摇表其指针应指向“0”。说明摇表功能良好,可以使用。


    6、测试前必须将被试线路或电气设备接地放电。测试线路时,必须取得对方允许后方可进行。


    7、测量时,摇动摇表手柄的速度要均匀120r/min为宜;保持稳定转速1min后,取读数,以便躲开吸收电流的影响。


    8、测试过程中两手不得同时接触两根线。


    9、测试完毕应先拆线,后停止摇动摇表。以防止电气设备向摇表反充电导致摇表损坏。


    10、 雷电时,严禁测试线路绝缘。


    摇表(兆欧表)的主要用途及具体的用法


    就是测量绝缘电阻(高电阻)的设备。其输出电压比较高,有500V,1000V等,但是电流很小。触摸手摇兆欧表的输出电极会有“麻"的感觉,但不造成严重的人身伤害。这样,比如你要测试电机绝缘电阻,把摇表电极分别接在绕组弓出端子和外壳间即可。类似的绝缘电阻测试方法基本上都是这个模式。测绝缘电阻先把卡子卡在测量部位-般是两个人配合-个人匀速摇表的摇杆另一个人待指针趋于稳定后读数就是这么用摇表(兆欧表)主要用来测绝缘电阻。


    按说明书操作,否则有危险。


    用摇表测电机的电阻判断电机的好坏


    判断电机的好与坏,拆开连片以后,


    1.先用万用表测三相绕组的直流电阻,【其实绕组的阻值很小,咱普通的表基本上看不出大小,除非很小的电机,就是看看通不通即可】


    2.如果三相绕组都通,再用摇表的一根线接电机的外壳,另一根线分别测量三相绕组对地阻值是否正常,【阻值最低不得低于0.5兆欧】


    3.如果三相绕组对地阻值都正常,最后就是测相间绝缘阻值了,你把摇表的一根线随便接在一相绕组的接线柱上,另一根分别接其他两根接线柱,【注意不要同时接两根,要分开接】测完之后,在把摇表线分别对调测量其它两相的绕组【测相间的过程只测上边或者下边3根接线柱即可,阻值不得低于0.5兆欧】。


    将摇表的两个表笔一个夹在接线盒的接线柱上,一个夹在外壳上,均匀地摇动摇表的手柄,得到的读数就是电机的对地绝缘电阻,一般在200K~2M左右为合格。


    将摇表的两个表笔分别夹在接线盒不同相的接线柱上,均匀地摇动摇表的手柄,得到的读数就是电机相间的绝缘电阻。一般在100K以上为合格
