充气式试验变压器的结构及使用如何?

来源:网络  作者:网络转载   2019-10-05 阅读:554

    试验变压器分为油浸式试验变压器、充气式试验变压器、干式试验变压器,其中充气式试验变压器由于内部采用的是SF6气体进行绝缘灭弧,因此体积相对小、重量也轻,很受广大电力工作者欢迎,但是很多初学的电力工作者不知道仪器应当如何使用,本文就来给大家进行简单的讲解。





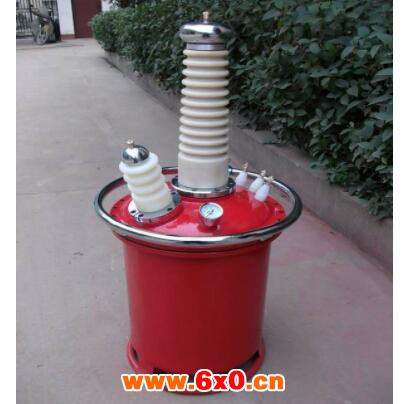

    产品结构


    充气式试验变压器铁芯为单框式。线圈采用同芯圆筒多层塔式结构,初级低压绕组绕在铁芯上,次级高压绕组绕在低压绕组外侧,这种同轴布置减少了绕组间的藕合损耗。高压硅堆用特殊工艺封装在套管内,产品的外壳制成与器芯配合较佳的八角形结构,整体外型美观大方。

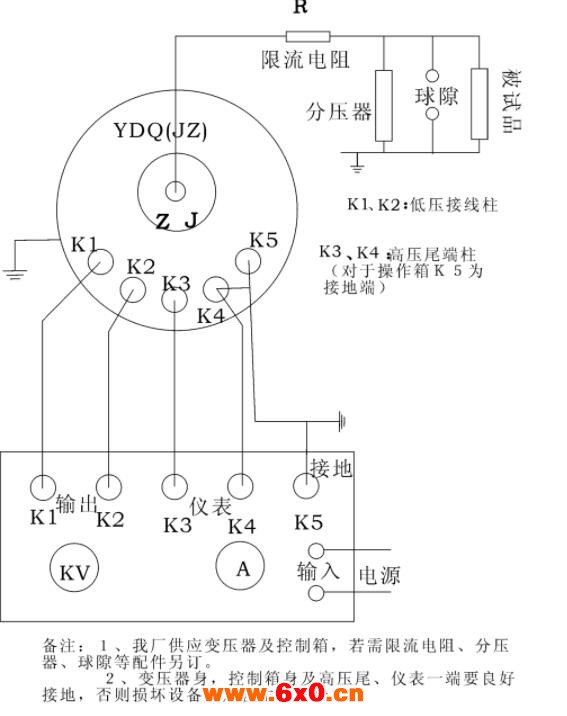

    仪器接线:





    试验方法:


    1.按上图接线,检查压力表指示内部气体压力是否正常(≥0.15MPA)


    2.交直流两用试验变压器在做交流耐压时,短路杆插入孔J中,做直流泄漏试验,取出短路杆。


    3.限流电阻配置:工频耐压每伏0.1~1欧:直流每伏5~10欧,一般试验可不用。


    4.拆除被试品线引线,套管及器身脏污清除,必要时采用屏蔽措施。


    5.准备工作和安全措施就绪,空试一次设备。


    6.接上被试品,直流试验应用屏蔽线,以消除杂散泄漏。


    7.合上电源,控制箱(柜)电源批示绿灯亮。


    8.按下起动按钮,起动指示灯亮。


    9.对控制箱,顺时针均匀加电,注视电压表达到额定电压值。


    10.持续规定耐压时间并注视电流表指示。


    11.耐压时间到,注视KV表,迅速均匀降零。


    12.做直流试验后,用放电棒对电容性试品经电阻放电,然后直接接地放电。


    13.高压部分可能被充电部位一一放电后,改变或拆除高压引线,及一切引线至此一次试验终止。


    14.局放试验时,操作程序与以上程序相同,设备接线以局放仪接线方式为准。


    试验变压器


    其高压侧额定电压应不小于被试品的zui高试验电压,额定电流不小于被试品的zui大电容电流。被试品的电容电流和试验变压器所需容量计算式为:


    I = 2π f Cx U × 10 -6


    U I = 2π f Cx U 2 × 10 -9


    式中      I — 被试品电容电流,A ;      f — 电源频率, Hz;


    Cx — 被试品电容量,μF ;      U — 试验电压有效值,V


    Se — 试验变压器所需额定容量,   KVA


    被试品电容量Cx可由交流电桥测出。


    充气式试验变压器内部都是高压的绝缘气体,具有一定的危险性,因此电力工作者在使用的过程中,需要轻拿轻放,同时使用之前需要先熟读产品使用说明书,严格按照说明书来进行试验。
