浮球液位控制器的原理特点及操作如何

来源:网络  作者:网络转载   2019-10-05 阅读:759

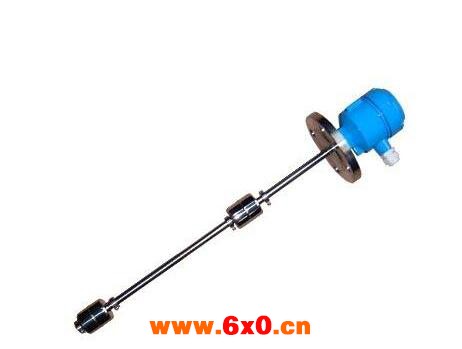

    浮球液位控制器适用于对各种容器内液体的液位控制,当液位到达上、下切换值时,控制器触点发出通断开关式信号。控制器不适用于对黄铜、不锈钢等材料有较强腐蚀作用以及含有导磁杂质的介质。





    结构原理


    浮球液位控制器由互为隔离的浮球组和触头组二大部分组成. 当被测液位升高至上切换点时,浮球1随之上升,使其端部的磁钢2向下摆动,通过磁力作用,推斥安装在外壳3内相同磁极4上、下摆动,其另一端的动触点5便在静触头2-2间连通。当液位下降至切点时,情况正好相反,静触点1-1被接通。上切点至下切点之间的区域称为换差区域。


    浮球液位控制器适用于对各种容器内液体的液位控制,当液位到达上、下切换值时,控制器触点发出通断开关式信号。


    控制器不适用于对黄铜、不锈钢等材料有较强腐蚀作用以及含有导磁杂质的介质。


    特点:


    外部没有可动机构,不会被漂浮物卡死。


    与液体接触的零部件材质均为塑料,具有良好的耐腐性。


    现场悬吊式安装,特别适合地下水池使用。


    动作范围现场可调。


    采用干簧管,使用寿命长。


    浮球液位控制器的使用方法:


    1.将浮球开关的电缆线从重锤的中心圆孔处穿过,轻轻推动重锤至所需要设定液位控制的范围。重锤至浮球间的电缆线留得越长,控制液位的高度差也越大。


    2.浮球液位控制器重锤要用配套的塑料环卡牢。为防止重锤滑动而影响液位的控制。最好再用一根铜线将上下两端扎一下。


    3.电缆线直接拉到控制箱,中间避免有接头,若不得已而有接头,绝对不可将接头处浸入液体中。


    4.未用的线头要用绝缘胶带包扎好。


    液位控制器是利用浮球内藏干簧管发讯的液位开关,因外部无任何可动机构,特别适合于含有固体、半固体状漂浮物的液体、粘稠状液体;如下水道处理用水、工厂废水池及其他液体槽液位自动报警和控制,当液体到达给定位置时,控制器迅速翻转,使干簧管发讯号。动作范围可在现场自由整定。

标签: 浮球液位控制器
标签: 原理
