关于土工布测厚仪的使用如何?

来源:网络  作者:网络转载   2019-10-05 阅读:251

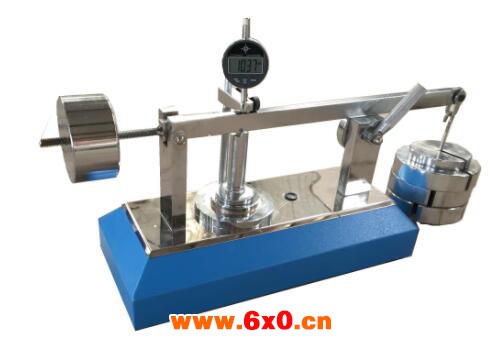

    土工布测厚仪用于土工布合成材料在不同的压力和规定的受压时间,测试其厚度。采用杠杆原理,放大了加压力臂长度,在有限的空间和有限的砝码质量条件下,实行了对试样2kPa、20kPa、200kPa压力条件下测试其厚度。






     使用


    1.用手提起横梁,把支架安装在支架座上,使支架顶起压板 和挂在压板右边的加压砝码全部重量。


    2.取出压板下的可换压脚,根据测试样品厚度选择压脚型号。 0.5号适应测试土工膜、5号适应测试0.5~5mm厚度范围的土工布合成材料、10号适应测试5~10mm厚度范围的土工布合成材料。


    3.选好了可换压脚,用纯净的软布擦净基准板和压脚面,重 新将压脚放到基准板上。注意压脚上的三角刃要对准压板下的倒置V型槽。


    4.选表与安装:测量土工布选取百分表。(测量土工膜选取千 分表,注:千分表自配)。将其插在表架孔中,表上触头碰到可换压脚上端面的时候,稍微往下移动0.1~0.2mm距离,螺旋锁紧螺母。然后将其表清零(或校零)。


    5.轻轻提起可换压脚,将试验自然平放的插进基准板与压脚 之间。放下压脚,使试样受到压力为2KPa±0.01KPa,同时按秒表计时,使试样受压时间30s时,读取百分表(或千分表)数值。


    6.重复上述操作,完成规定的试样测试件数。


    土工布测厚仪试验方法


    1、将仪器安放在适当高度的工作台面上,调整地脚螺栓,使四只底脚扎实接触 台面。


    2、右手握住凸轮手柄顺时针转动,是凸轮顶起压杆和挂在压杆右边的加压法码全部重量。


    3、根据试样厚度调整压脚高度,不同材料厚度调整不同高度,然后擦净基准板和压脚面,将压脚放在基准板上,使压脚上的三角刀刃对准压杆下的V型槽。


    4、将百分表,插在表架孔中,测量头碰到压脚上端时,稍微向下移动0.1-0.2mm,旋紧螺丝,将表清零。


    5、提起压脚,将试样放在基准板和压脚之间,放下压脚,使试样受到压力为2kPa±0.01kPa同时按秒表计时,受压30s时,读取百分表数值


    6、试样在20kPa压力状态下测试,提起压脚,将试样放在基准板和压脚之间,放下压脚,右手握住凸轮手柄逆时针转动,使压杆重量完全由压脚三角刀刃支撑时,同时按秒表计时,受压30s时,读取百分表数值。


    该仪器采用杠杆原理,放大了加压力臂长度,在有限的空间和有限的砝码质量条件下,实行了对试样2kPa、20kPa、200kPa压力条件下测试其厚度。其仪器结构简单、造型美观大方、便于操作,是生产、检定土工布和土工膜厚度的首选仪器。
