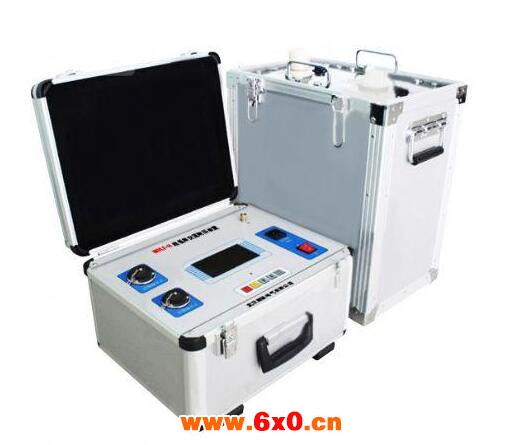

超低频高压发生器是进行超低频交流耐压试验的高压测试装置，本装置适用于电力部门和工矿企业在现场对聚乙烯、交联聚乙烯塑料电缆及其他高压电气设备进行绝缘耐压试验。本装置相对于直流耐压试验具有较小的破坏性且与交流工频耐压具有等效性。
产品特点
1、采用变频技术，产生的超低频信号高压输出功率大。
2、超低频高压发生器具有体积小、重量轻、携带方便。
3、超低频高压发生器具有电源过流、高压过流、油箱过热等保护功能。
4、仪器具有调频输出功能，其输出频率可分别调整为0.1、0.05和0.02HZ等。
5、仪器可适应不同规格型号电缆和电气设备高压试验的需要。
技术参数
1、输入电压： 220V ±10% 50HZ ±1%
2、环境温度： 0～40℃
3、相对湿度： ≦90%
4、输出电压： 0～40KV 0～70KV
5、输出频率和带载能力： 0.1Hz时 1.1?F 0.05Hz时 2.2?F 0.02Hz时 5.5?F
6、电压表准确度： ≦3%
7、电流表准确度： ≦5%
开机前一定用放电棒将试品充分放电
(放电棒使用方法为：先用限流放电端放电，再用接地端放电)。配两个升压器的超低频接线方法：当单独使用升 压器I时(试验电压≤30KV)，仪器控制输出I务必接到升压器I，控制输出 II不连接。当升压器I与升压器II串联使用时(试验电压≤80KV)，仪器控制输出I务必接到升压器I，控制输出II务必接到升压器II，绝对不能接反！否则会损坏仪器或者试品。
开机升压后，如需要中断请不要关闭电源开关，请务必使用停机键，用放电棒将试品充分放电后再关闭电源。否则一定会损坏仪器！
请务必严格按照屏幕提示操作，试验时请将高压线接头旋紧、接触好。
由于升压器内绝缘油已装满，升压后可能有少量油溢出，是正常现象，不影响使用。
10KV电缆试验时，应单相试验，电压设定为18KV，频率设定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压过程较慢)，说明书上所说的带载能力是理论值，现场时10KV电缆长度可达到3-8公里。
35KV电缆试验时，应单相试验，电压设定为60KV(常规要求)-78KV(按规程需要)，频率设定为0.1Hz(推荐使用)、0.05Hz(推荐使用)、0.02Hz(升压过程较慢)，说明书上所说的带载能力是理论值，现场时35KV电缆长度可达到3-5公里。
如电缆长度较短(小于500米)，试品电容小于0.1μF时不能正常升压，此时请并联0.1μF高压电容。
请将高压线尼龙端子按上面的编号旋到相应的尼龙座上，要保证高压线接触良好, 接触不好，会引起放电，烧坏高压端。尼龙端子旋紧时, 要注意力度,过度旋紧可能会损坏尼龙端子。
如果是配两个升压器的超低频：当试验电压≤30KV时，可将升压器号设定为I，此时只需I号升压器升压，II号升压器不连接，也可将升压器号设定为I+II，此时I号升压器和II号升压器串联使用；当试验电压＞30KV时，必须将I号升压器和II号升压器串联使用，连接方法见说明书内操作说明。
控制输出线接升压器端的航空插头需要往下压再旋转，才能拔出！
建议使用220V交流电源。若一定要使用发电机供电，由于0.1Hz超低频是根据电源输入频率来调制的，对发电机有较高的要求，要求是：频率50Hz±2%，电压220V±5%，功率大于5KW，特别要求发电机输出频率稳定，频率不随负载的变化而变化（使用数码变频发电机），并且在发电机的输出端并联一只功率不小于800W的阻性负载(如电炉等)，以便稳定发电机的运转速度，如果频率不能稳定，肯定不能正常升压。在整个升压过程中，必须使用连续工作的阻性负载，不能使用会自动切断的阻性负载(如电开水壶、有温控开关的电炉，水开以后或者温度达到后，会自动切断负载)，否则一定会严重损坏仪器！
当开机时电源灯不亮或屏幕无显示，可能是保险管烧了，换1只保险管就好，我们配有10只保险管备用。
如果需要长期工作（连续工作时间超过20分钟），使用前请将注油孔打开，试验完毕后，扭紧注油孔。
警告：在做电缆耐压试验时，必须将芯线和绝缘层物理上分离，不能用其它物品覆盖在其上面，否则会引起高压放电，损坏仪器！
