爬电距离测试卡的使用是怎样的？

    在使用过程中，若电气间隙小于量规值时，不得将量规强行插入，否则会造成量规弯曲和磨损，应再选用小一级的量规检查。如果在绕组与电容器连接在一起的那一点和仅用基本绝缘与带电部件隔开的金属部件之间出现谐振电压，则爬电距离和电气间隙不应小于对由谐振而产生的电压所规定的值，在加强绝缘的情况下，此值增加4mm。



    1.爬电距离测试卡的用途

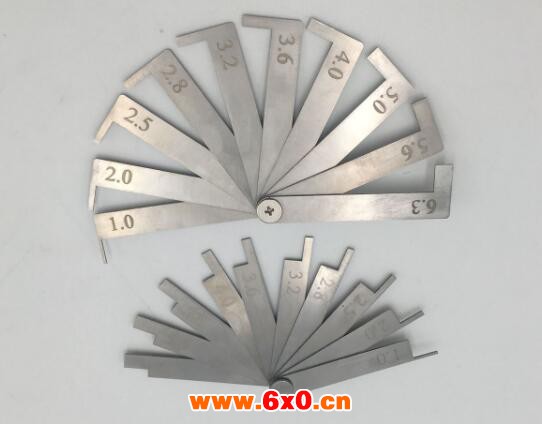

    爬电距离测试卡主要用于检验家用和类似用途电器产品等电器附件的爬电距离和电气间隙。具备两种结构方式：直式或曲式，根据测试条件而选用。

    2.爬电距离测试卡技术规格

    参照GB4706.1第29条等相应条款制作而成。

    尺寸： 1.0、2.0、2.5、2.8、3.2、3.6、4.0、5.0、5.6、6.3mm

    3.使用方法

    直接测量即可，具体测量方法参考GB4706.1-1998附录E。

    注意：在使用过程中，若电气间隙小于选用量规时，不能把量规强行插入，否则会造成量规弯曲和磨损，应再选用小一号的量规检查。该测试卡出厂经过了校验，故在使用过程中要注意避免磨损，导致尺寸误差。

    通过测量，来检查其合格性。

    装有器具输入插口的器具，在插入一个合适的连接器的情况下进行测量.对不专门制备软线的X型连接的器具，都应在装有表11规定的最大横截面积的电源导线的情况下和不带导线的情况下分别进行测量.其它器具，按器具交付状态进行测量。

    带有皮带的器具，应让皮带在位，并将打算用来改变皮带张力的装置调到其调节范围内的最不利位置来进行测量，并且还在取下皮带的情况进行测量。运动部件要放置于最不利的位置上，非圆头的螺母和螺钉，要假定拧紧其在最不利的方向上。

    接线端子和易触及金属部件之间的电气间隙，还要在将螺钉合乎螺母尽可能的拧松的情况下进行测量，但到那时电气间隙应不小于表13所示值的50。

    穿通绝缘材料外部零件上的狭孔或开口的距离，要测量到与易触及金属表面的金属箔上。试验指，将金属箔推入棱内和类似的位置，但不要压进开口内。如果必要的话，在测量时，对电热元件以外的裸露导线上的任意点，对温控器或类似装置的无绝缘的进度毛细管上的任意点和金属壳的外表面要施加一个力，以力图减小爬电距离和电气间隙。
