根据安全帽国标GB/T2812-2006《安全帽测试方法》研制,用于检测安全帽的冲击吸收性能测试和安全帽穿刺性能测试,广泛应用于特种劳动防护用品监督检验站、建筑科学研究院、建筑工程检测站、电力部门以及安全帽生产企业。
测定安全帽抗冲击性能时,将戴好安全帽的特制人头模型设置在高灵敏度之传感器上,然后用质量5kg的铁锤从1m的高度进行冲击,并由高灵敏度的力量感应装置测出冲击瞬间的力值,据此判断安全帽冲击吸收性能。
详细参数
冲击落锤:质量为5—5.01kg,锤头为半球形,半径48mm,材质为45#钢
穿刺锥:质量为3—3.05kg,穿刺部分锥角为60°,锥尖直径1mm,长度40mm,最大直径28mm,硬度HRC45
落锤高度:1000mm,落锤高度可调节
测力系统:采用动态力值传感器,测量范围0—20KN,频率相应最小5kHz,全量程范围内±2.0%,准确到1N
配备1#、2#铝硅合金试验专用头模各1个(符合GB/T 2812-2006附录A中的规定)
电磁铁释放点可根据需要任意上下左右进行调节
台架:通过电磁铁自动吸合方式控制悬挂和释放冲击落锤、穿刺落锤
底座:具有抗冲击强度,能牢固安装测力传感器
穿刺报警装置:当穿刺锥接触头模时,设备会发出鸣笛报警同时闪灯提示
LED数字显示,精确到1N,自动保存最大力值;

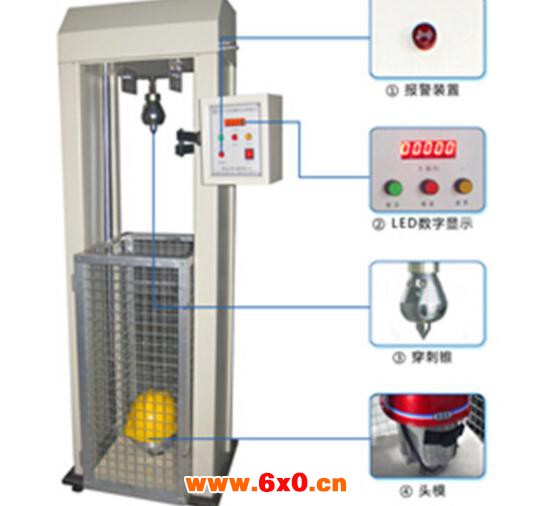

仪器特征
冲击锤和穿刺锤替换方式操作简单
万向节定位,确保冲击锤和穿刺锤准确地砸落在安全帽上
专业高精度动态力传感器
液晶屏显示,准确到1N,自动保存zui大力值
可调整激光点指示落锤位置,直观
配备落锤高度测试标尺
根据帽子类型不同,高度需要微调的时候,可电动微调节落锤高度
试验前准备工作
1、预处理:调温处理:将安全帽分别放在50℃±2℃、-10℃±2℃或-20℃±2℃的温度调节箱中放置3h。
2、紫外线照射预处理:采用标准中提的的优先A法,安全帽放在紫外线照射箱中照射400h±4h,取出后在实验室环境中放置4h。
3、浸水处理:将安全帽放在温度为20℃±2℃的新鲜自来水槽里、完全浸泡3h。
4、根据安全帽的佩戴高度选择合适的头模(注意在替换头模的时一定要关闭电源开关);将安全帽正常佩戴在头模上,保证帽箍与头模的接触为自然佩戴状态且稳定。
使用注意事项
1、不使用仪器时,请及时关闭仪器电源。
2、打开电源后,当穿刺落锤接触到头模后会发出滴滴的响声,此时应在头模上放一安全帽予以隔离。
3、当冲击落锤或穿刺落锤被吸住后,试验员不要把手或其它物体放在冲击落锤或穿刺落锤的下面,以免发生危险。
4、为了试验员人身安全,整个试验过程一定要带劳保手套。
5、冲刺高度可以根据实际需要微调。当调整好需要的高度后,请将摇臂开关拨至OFF档位。
6、严禁在头模没有佩戴安全帽的情况下冲击头模。
7、仪器供电电源应有可靠的接地。
