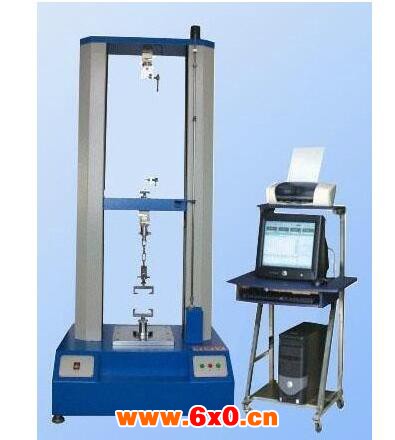

无纺布撕裂拉伸试验机机械结构，通过两根ABB高精度滚珠丝杆构成框架结构。利用松下全数字交流伺服电机驱动器通过台湾东园减速机和台湾同步齿轮型带，带动高精度、无间隙的滚珠丝杆使上下移动，其具有结构合理、刚性大、加载平稳、稳定性能好等特点。
试样制作要求：
1. 在离布边至少100mm处按GB3923附录B规定的平行法裁取试样，仲裁性试验采用梯形法裁取试样。
2.在样品的纵向(机器输出方向)和横向(布匹幅宽方向)各裁取5块以上试样，并使试样长度方向分别平行于纵向(机器输出方向)和横向(布匹幅宽方向)。
3.试样的宽度为50±0.5mm，长度应满足名义夹持距离200mm。
试验过程：开动YG026B型电子织物强力机，以100mm／min的拉伸速度拉伸试样至断裂。记录最大断裂强力及断裂伸长或记录每个试样的强力-伸长曲线。
结果的计算与表示：
1.分别计算纵、横向5块试样的平均断裂强力和断裂伸长率。平均断裂强力单位为牛顿(N)，结果按GB 8170修约到小数点后一位，平均断裂伸长率结果精确到0.5％。
2.当从强力-伸长曲线中测断裂强力及断裂伸长时，如果有几个断裂强力峰同时出现，取高的作为试样断裂强力，并以此时的伸长作为断裂伸长。
3.如果断裂全部发生在钳口位置或试样在钳口滑脱，试验结果无效，必须另取试样重做试验。下面附上一个用户的测试报告。
试验机配置：
1、3000N主机一台；
2、主机内含有：
（1）3000N美国铨力高精度负荷传感器一只（精度FS±0.02%）；
（2）松下电机及伺服系统一套；
（3）ABB高精度滚珠丝杠一副；
（4）QX2100控制及测量控制系统一套；
（5）台湾东园牌减速机一台；
3、夹具配置：（如有需要夹具尺寸可根据客户要求设计）
夹具一套；
试验机使用范围及技术说明：
1、使用范围
微机控制电子万能试验机为材料力学性能测量的试验设备，可进行非金属、金属材料、高分子材料等的拉伸、弯曲、压缩、剪切、顶破、戳穿、疲劳等项目的检测。
2、技术说明
微机控制电子万能材料试验机使用新控制技术，通过松下伺服电机配合同步带使一副ABB高精度滚珠丝杠移动试台，试台能以0.001mm/min—500mm/min速度运行。
在测力源上使用原装进口高精度拉压传感器，其精度达到0.02%，灵敏度高，整个系统可达到0.5级精度，有效测力范围为最大力值的0.2%到100%；速度精度为示值的±0.5%以内；位移精度为示值的±0.5%以内；变形测量精度为示值的±0.5%以内。
试验机部分功能：
1、自动清零：计算机接到试验开始指令，测量系统便自动清零
2、自动返车：自动识别试验断裂后，活动横梁自动高速返回初始位置
3、自动存盘：试验数据和实验条件自动存盘，杜绝因突然断电忘记存盘引起的数据丢失
4、测试过程：试验过程及测量、显示、分析等均由微机完成
5、显示方式：数据和曲线随试验过程动态显示
6、结果再现：试验结果可任意存取，可对数据曲线再分析
7、曲线遍历：试验完成后，可用鼠标找出试验曲线逐点的力值和变形数据，对求取各种材料的试验数据方便实用。
8、结果对比：多个试验特性曲线可用不同颜色叠加、再现、放大、呈现一组试样的分析比较；
9、曲线选择：可根据需要选择应力应变、力时间、强度时间等曲线进行显示和打印；
10、批量试验：对参数相同的试验一次设定后可顺次完成一批试样的试验；
11、试验报告：（可根据客户需要）
拉伸：最大力、拉伸强度、断裂伸长率、弹性模量等
弯曲：最大力、弯曲强度、挠度、弹性模量等
压缩：最大力、压缩强度、屈服强度、弹性模量等，也可按用户要求的格式对试验报告进行编程和打印；
12、限位保护：具有程控和机械两级保护；
13、过载保护：当负载超过额定的10%时自动停机；
紧急停机：设有急停开关，用于紧急状态切断整机电源；
自动诊断：系统具有自动诊断功能，定时对测量系统，驱动系统进行过压，过流、超温等到检查，出现异常情况即刻停机；
14、实现主机和微机独立操作。
