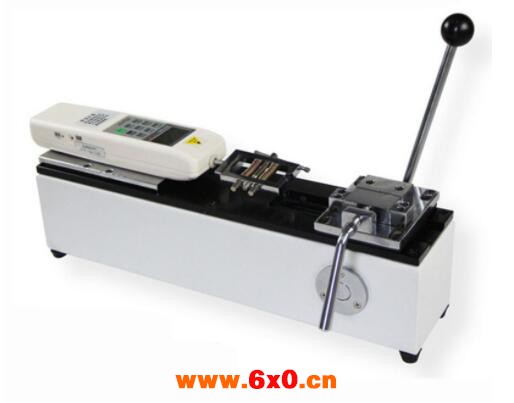

线缆端子推拉力测试仪的安装使用

    端子拉脱力测试机专用于检测各种线束接线端子的拉脱力。本款端子拉脱力测试机还具有设备小巧、操作准确、测量精度高、试件装夹方便、操作简单等特点。

    技术参数

    一般标准配置为数显式推拉力计HF—1000。

    zui大负荷：1000N(Kg、N和ib三种单位可自动转换)。

    分辨率：0.01N。精度：±0.5%。

    输出接口：RS232九孔插座。

    电源:充电电源：220V/AC；

    电池连续工作时间：6～8小时。

    稳定性:温漂：0.2uV/℃（0～60℃）；零漂：≤0.1%/8小时/FS。

    标定范围：满量程标定。

    环境温度：0～+60℃。

    环境湿度：≤80%。

    允许过载：150%。

    供电方式：5号电池组/220VAC充电4～6小时。

    线缆端子推拉力测试仪的安装方法：

    机座的安装方法：本仪器可安装在桌子上，使仪器更加稳固。安装时请保证工作台面水平，使测试得到准确的数值。安装时请参照(长×宽:430mm×80mm，4个M4的螺纹孔)安装。

    推拉力计的安装方法:

    A、用M4扳手将测力计安装板上4个M4X16的内六角圆柱头螺钉松开，卸下测力计安装板;

    B、安装F系列(数显式推拉力计)的推拉力计时，用M4内六角扳手将附件袋里的4枚M4 X 10的内六角螺钉穿过测力计安装板_上90X 40的孔旋入测力计4个M4的螺纹孔内，将测力计安装到测力计安装板上，或用十字螺丝刀将附件袋里的4枚M3 X 10的十字槽盘头螺钉穿过测力计内，将测力计安装到测力计安装板_上。安装板上145 X 30的孔旋入测力计4个I3的螺纹孔;

    2)安装N系列(指针式推拉力计)的推拉力计时，用十字螺丝刀把推拉力计后盖上的4枚MX 10的螺钉卸下，将附件袋里的4枚M3X 14的十字槽螺钉穿过测力计安装板上的145 X 30的安装孔，旋入测力计后盖上的4个M3螺绞孔(卸下M3X 10的螺钉的螺纹孔);

    3)安装好推拉力计表后，用M4内六角扳手将测力计安装板重新安装到机架上面。

    广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部]的理想测试设备。
