雷电高电压发生器的使用与注意事项

来源:网络  作者:网络转载   2019-10-05 阅读:594

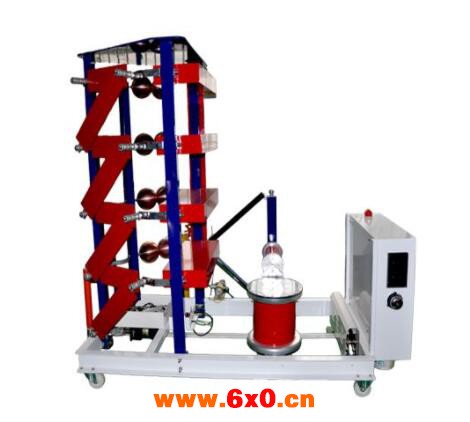

    雷电高电压发生器是产生冲击电压波的装置,用于检验电力设备耐受大气过电压和操作过电压的绝缘性能,能产生标准雷电冲击电压波形、雷电冲击电压截波,标准生操作冲击电压波形等及用户指定非标冲击电压波包括陡波。





    本系列可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。


    使用条件


    1安装、使用处海拔高度不超过1000米


    2周围空气温度:-20℃~+40℃,空气相对湿度不大于85%(20℃)


    3无导电尘埃存在


    4无火灾及爆炸危险品


    5不含有腐蚀金属和绝缘的气体和蒸汽


    6无剧烈振动、碰撞和强烈颠簸


    7地平水平面不超过3度,移动式装置地面不平度±1mm/m2


    8电源电压的波形为正弦波,波形畸变率小于3%,频率50Hz,电源侧应不遭受来自外部的过电压。


    9设有一可靠接地点,接地电网应有良好的冲击特性,稳态下接地电阻不应大于0.5W,且接地点应在本体附件。


    使用方法


    1、准备工作


    1选择合适容量、电压的电源


    2按表(1)、(2)、(3)、(4)合理将设备就位


    3按项5“设备组成项“选择合适导线,正确接好每一根线。


    4接好设备的接地线,设备的接地线应相互相联,最终一点接地且应在本体附近,特别应注意的是接地线应采用铜皮相联。


    2、开机前准备工作


    1清除发生器各部分绝缘和球隙表面的灰尘、污垢、潮气


    2将手动接地棒放到方便操作


    3检查控制测量系统且将控制、测量系统调整预置好(参照“控制、ATS测控一体化说明书”)。


    4重复查1项


    5关闭试区大门及防护门


    6不充电,将装置先动作一遍,查看动作是否灵活,接触是否良好。


    3、调波方法


    1雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。


    1检查充电装置与本体及电容分压器相连部份是否正确连接,各部位是否良好接地。


    2根据波头电容估算波头电阻值和波尾阻值。


    3将估算合适的波头电阻和波尾电阻接入本体,用铝棒将操作波的外波头电阻短接。


    4根据估测冲击电压波幅值,适当选择冲击电压分压器低压臂电容,保证低压臂电压幅值不超过1000V。


    5在低压情况下,对本体充电,充电到整定电压与充电电压相等时触发本体对波头电容放电,波头时间偏短增加波头电阻,半峰值时间偏短,增加波尾电阻,反之相反。


    发生器雷电截波调试


    1在选好雷电全波参数下,根据试验电压调整多球截波装置的球间隙距离。控制台截波指示可作为参考;


    2根据本体的电压选择截波触发电压,由第一级波尾电阻中间抽头输出触发信号,电压幅值不得超过20kV,经延时装置送至截波装置下一级点火球点火,截波动作,示波器测量截波波形,截断时间和过零系数均符合标准即可,如截断时间≤2μS,则适当增加截波球间隙,如≥5μS,则适当减少截波球间隙,一直调整到符合标准。


    3发生器操作冲击电压波调试


    当产生操作冲击电压波时,拆除铝短接棒,将外波头电阻接入放电回路,拆除或调换各级雷电波尾电阻。当产生幅值较高的操作冲击电压波时,控制室观察走放廊应有可靠接地的金属网遮栏,周围其它试验设备和物体应可靠接地。


    测量仪器测出波形是否符合标准,如果波头时间偏小,增加外波头电阻阻值,反之相反。尽管在不同负荷电容下,一般操作波的半峰值时间均能符合标准偏差规定。


    注意事项


    1主回路电源应满足最大容量


    2所有接地为实际上的一点接地


    3所有调波电阻严禁摔、跌、踩


    4绝缘筒支柱严禁碰撞、划伤、电容器严禁受重物撞击


    5变压器、电容器缺油时严禁使用


    6整体设备严禁在空气温度低于-25℃时使用或贮存


    7铜球表面均无划伤或受碰撞痕迹


    8设备严禁倾斜使用


    9全套设备严禁覆冰、水、雪、雾,室内使用设备严禁室外贮存使用


    10试验结束后,设备控制台钥匙应拨出由专人保管,且该设备由专人操作.


    11在使用本套装置前,必须认真阅读此说明书,尤其是第五、六项中所规定的必须严格遵守。
