直流电阻测试仪是业界首款工具化的直流电阻测试仪；采用多项技术研发的一款全自动、数字化的便携式测量仪表。
本仪器不仅适用于配电变压器、互感器、电抗器、电磁操作机构等感性试品，还适用于线材、开关触点、继电器触点等阻性试品的测量。

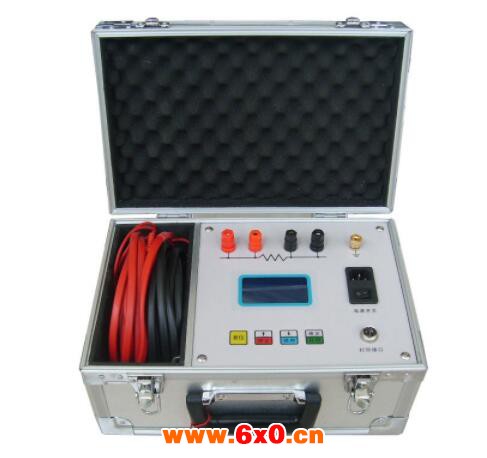

面板
接线柱：电流输出I+、I-接试品电阻外端；电压输入V+、V-接试品电阻内端。
接地柱：仪器保护接地。
消弧灯：指示消弧状态，显示屏另有消弧电压显示和消弧蜂鸣提示。
电源开关：交流电源通断。
对比度：旋转孔内一字槽，调整显示屏对比度。
键钮：左键(上键)、右键(下键)、确认键：调整光标位置、数值、确认操作。
急停消弧键：停止测试并消弧退出。
液晶屏：设置、显示、保存测试数据。
U盘接口：存储历史数据。
打印机：打印测试数据。
操作说明
开机界面后进入主菜单界面：按上下键选择项目,按确认键进入项目菜单。
直阻测量: 包括电流档位选择，分接位置选择和开始测试命令。
温度折算：包括绕组材料选择，测试温度设定，折算温度设定和折算功能的开与关。
历史数据：大存放200条记录。可以查询、打印和删除历史数据。
系统设置：编写设备编号、测试人员和测试地点。时间和日期校准。出厂设置。
帮 助：注意事项和电流档位的测试范围。
使用环境
环境温度：-20℃～50℃，相对湿度：≤80%
工作方式：连续。
注意事项
1、必须要等放电结束，报警声停止后，再进行拆线，否则危险。
2、在测量无载调压变压器时，倒分接前一定要复位放电，报警声停止后，方可切换分接点。
3、选择电流时要参考技术指标栏内量程，超量程时，由于电流达不到预设值，仪器一直处在“正在充电”状态，此时应按复位键让仪器复位，重新选择较小的电流档位。欠量程时，显示“电流太小”，当出现此两种状态时要确认量程，选择更大的电流进行测试。
4、测试完毕后，按“复位”键，仪器电源将与绕组断开，同时放电，音响报警，电流表回到零位，这时显示屏回到初好听状态，放电音响结束后，可重新接线，进行下次测量或拆下测试线与电源线结束测量。
干式变压器、非晶合金变压器，由于低压线圈采用铜箔绕制，电阻值极低，对此本仪器将电流提升至10A，解决了低值电阻测量的难题。同时针对互感器等高阻值试品，本仪器还将量程扩展至20KΩ。
本仪器内置可充电锂离子电池供电，采用先进的电源管理技术，一次充电可对上百台变压器进行测量。
