土壤电阻率测试仪适用于电信、电力、气象、机房、油田、电力配电线路、铁塔输电线路、加油站、工厂接地网、避雷针等。仪表测试精准、快速、简捷、稳定可靠等特点。
土壤电阻率测试仪操作方法
1．开关机
按功能选择键旋转到相应档位实现开机，旋转到OFF位置关机。开机后有下角显示“APO”，不操作时15分钟后自动关机。
2．电池电压检查
开机后，如果LCD显示电池电压低符号“”，表示电池电量不足，请及时更换电池。
3．接地电压测试
接地电压测试时需要使用1根辅助接地棒。
仪表只要通过测试线和辅助接地棒与大地有连接，仪表接口的其他测试线就不能接入商用电源的L、N线中，否则引起漏电，断路器可能启动，有危险。
接地电压测试不能超过600V。
4.接地电压：即电气设备发生接地故障时，接地设备的外壳、接地线、接地体等与零电位点之间的电位差，接地电压就是以大地为参考点,与大地的电位差，大地为零电位点。
接地电压测试时需要使用一根辅助接地棒，注意与商用交流电压测试的区别。参见下图：仪表、辅助接地棒、测试线都连接好后，开机后，将功能选择键转到U档，LCD显示测试结果。

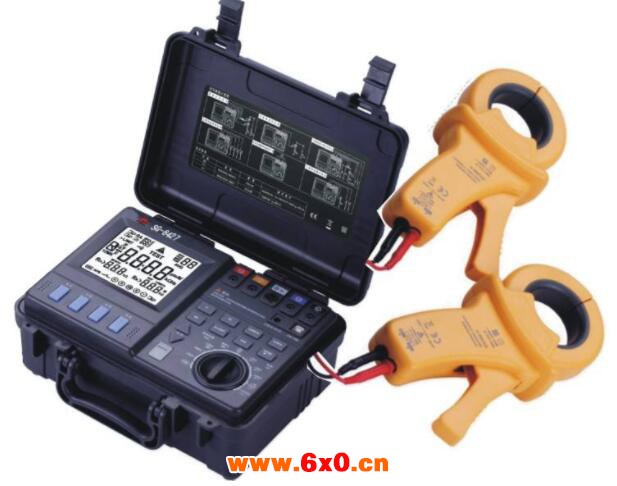

防雷接地电阻测试仪土壤电阻率测试仪四线精密测试接地电阻
在测试接地电阻时，先确认接地线的对地电压值，即H与E或S与ES的电压值必须在20V以下，若对地电压在5V以上，则接地电阻的测量值可能会产生误差，此时先将被测接地体的设备断电，使接地电压下降后再进行接地电阻测试。
四线测试：四线法测试能消除被测接地体、辅助接地棒、测试夹、仪表输入接口表面之间的接触电阻(通常有污垢或生锈)对测量的影响，能消除线阻对测量的影响，优于三线测试。
从被测物体开始，一般间隔5m～20m，分别将S、H辅助接地棒呈一直线深埋入大地，将接地测试线(黑、绿、黄、红)从仪表的E、ES、S、H接口开始对应连接到被测接地极E、辅助电压极S、辅助电流极H上。
