变频谐振耐压试验装置的操作与使用

来源:网络  作者:网络转载   2019-10-05 阅读:349

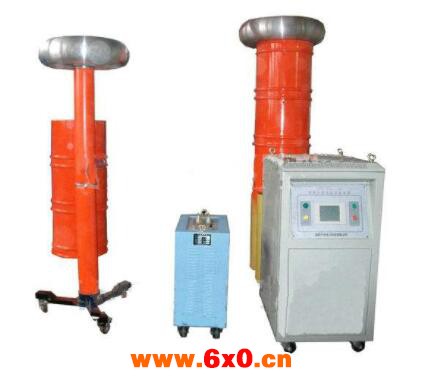

  变频串联谐振试验装置是进行耐压试验的专用仪器。





  关于变频谐振耐压试验装置使用方法:


  1)检查接地装置可靠,接地连接线是否有断开点;


  2)检查励磁变压器的高低压线圈的通断;


  3)检查每一只电抗器的通断;


  4)检查分压器的信号线的通断;


  5)检查分压器的高低压电容臂的通断;


  6)装置自身升压时没有谐振点,还需要检查补偿电容器的通断;


  不能升压到试验电压


  现象:


  1)调谐曲线是一条曲线,有较低的尖峰;


  2)试验时一次电压较高,高压却较低,甚至在没有升到试验电压时


  3)次电压已经到达额定电压,回路自动降压;


  原因:


  1)电抗器与试品电容量不匹配,没有准确找到谐振点;


  2)试品损耗较高,系统Q值太低;


  3)励磁变压器高压输出电压较低;


  4)高压连接线过长或没有采用高压放晕线


  排除方法:


  1)将补偿电容器并接入试验回路,加大回路电容量;


  2)尽可能将多只电抗器串联,提高回路电感量;


  3)提高励磁变压器的输出电压;


  4)干燥处理被试品,提高被试品的绝缘强度,减少回路的有功损耗;


  5) 一般在设备较高电压输出时,采用高压放晕线,或将普通高压输出线改为较短的连线,一般不超过5米。


  变频串联谐振试验装置交流耐压试验操作步骤:


  1、按说明书上的线路连接方法,将线接好,接地线必须有可靠接地。


  2、将励磁变压器高压并联或串联接线,励磁变压器到电抗器连线需用高压线连接。


  3、合上电源,先将试验电压、试验时间设定到所需值,再将起始功率设定到5% ~ 10%范围内,起始频率设定到30Hz ,保护电流设定到仪器最大电流值,电抗器值按实际电感量设定。


  4、设定好后,按“确认”键,屏幕进入“手动、自动”界面,选择“手动”或“自动”操作,按“确认”键,屏幕进入"正在试验”界面,如选择“手动”试验,需手动找频率,在某个频率点的最高电压即是谐振点,再按“确认”键确定,再手加试验频率直到所需试验电压后,仪器自动计时,计时结束后并自动返回,如选择”自动”试验,仪器将自动找频,升压、计时并自动返回。


  5、试验结束后,仪器将显示试验结果,如需打印按下"确认”键即可。


  变频串联谐振试验装置是运用串联谐振的原理,利用励磁变压器激发串联谐振回路,通过调节变频控制器的输出频率,使得回路中的电抗器电感L和试品电容C发生串联谐振,谐振电压即为试品上所加电压。
