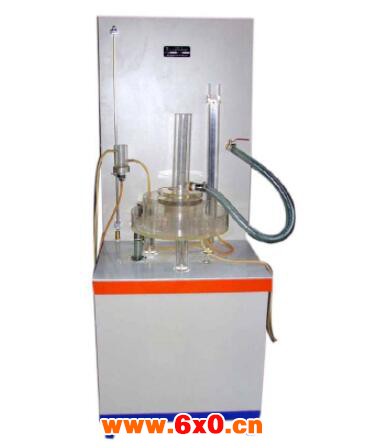

粗粒土垂直渗透变形测定仪的使用与参数介绍

来源:网络  作者:网络转载   2019-10-05 阅读:193

  粗粒土垂直渗透变形测定仪符合SL237-056-1999水电水利工程粗粒土试验规程,测定粗粒土在渗流通过是,试样的渗透系数和细颗粒随渗流逐渐流失的临界坡降及土体整体浮动时的破坏坡降。





  技术参数:


  1、试筒规格:ф300㎜*600mm


  2、试筒高度:340㎜


  3、加荷设备:1套


  4、击实锤:1套


  5、手动提升水箱,测量水位装置:1套


  6、供水箱规格:ф510㎜、高度500㎜


  7、量筒:1000ML


  8、量筒:100ML


  9、重量:450KG


  使用方法:


  1、将下进水口与供水管相连接,使仪器充水,检查仪器的各部件是否有堵塞和漏水等。检查完毕,降低供水箱,使仪器中水位与下透水板的下沿齐平。


  2、取去顶盖,在下透水板上铺设滤网,沿筒身壁和滤网之间的接触缝隙涂一圈止水材料。


  3、开启全部测压孔,使之处于排气状态。


  4、试样宜分3~5层装填,每层的级配应相同。装填分层厚度:砂类士可为2cm~3cm;,砾类士可为试样**大粒径的1.5~2倍。必要时可酌加相当于试样质量1%~2%的水,拌和均匀后在进行装填。


  5、将每份称好的试样均匀分层装入量筒,陆实锤击实并达到要求的高度,对于风化石渣或者击碎的土料可采用振动加密法。


  6、试样在仪器中采用毛细管饱和法进行饱和。调节供水箱高度,使供水箱水位略高于试样底面,在缓慢提升供水箱,每提升1cm,应稳定10min后在提升供水箱。随试样水位的上升,接通相应的测压管,待水溢出出水口为止,使试样充分浸润饱和。此时各测压管水位应与出水口水位齐平。


  7、根据试样中的细粒含量,初步判断试样渗透变形的破坏形式:当为管涌破坏形式,渗透初始坡降宜为0.02~0.03,递增值为0.05,0.10,0.15,0.20,0.30,0.40,0.50,0.70,1.00,1.50,2.00,以后按1.00~2.00递增,当接近临界坡降时,渗透坡降递增值应酌量减小,当为流土破坏形式时,数值可适当增大。


  8、按上述规定逐次升高水头。每次升高水头后,应使出水口水流出流30min~60min,待水流稳定后,测记各测压管水位并用星筒测读渗水量。每级水头下测读次数不应少于三次,每次测读时间间隔视渗水量大小而定,宜为10min~20min,同时测读进出口水的温度。当三次测读的水位及渗水量基本稳定,即可提升**-级水头。取读数接近的三次平均值作为试验值。对非管涌土,时间可适当延长。


  9、应观察试验过程中出现的各种现象,如出水的浑浊程度,气泡冒出,细颗粒跳动、移动或被水流带出,土体悬浮,渗流星及测压管水位的变化等,并进行详细描述。当出现临界坡降或破坏坡降前兆时,应及时调整坡降递增值。


  10、当试样发生破坏或水头无法再继续增加时,即可结束试验。对于只需进行渗透系数测定的渗透试验,可在出现临界坡降后,继续施加1~2级水头后结束试验。


  11、试验结束后,关进水口,吸取试样上余水,观察试样变化,根据需要星测试样试后高度。加有荷载的试样应及时卸荷并观测回弹情况,卸下顶盖,吸取试样上余水,卸除上透水板。放尽仪器余水,拆除试样。根据需要,测试样试后颗粒级配。


  12、在进行试验的同时,宜绘制渗透坡降与渗流速度关系曲线。以渗透坡降为纵坐标,以渗流速度为横坐标,绘制在双对数坐标纸上,必要时还可绘制渗流速度与时间关系曲线。根据曲线变化,及时调整每级水头的持续时间和水头的级差。


  粗粒土垂直渗透变形测定仪适用于粗粒类土,用于测定粗粒土的渗透系数、干密度、孔隙率、渗透降坡,渗流流速等参数。
