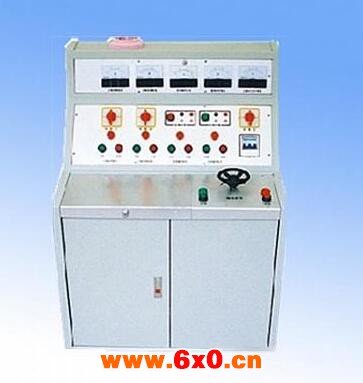

高低压开关柜通电试验台的使用如何

    高低压开关柜通电试验台适用于高低压开关柜生产厂家对所生产的高低压开关柜进行出厂前的各项通电试验。

    使用说明

    1、接通三相四线AC 380V。

    2、将输出DC300V接至负载。

    3、将输出调节旋扭逆时针旋转至零位。

    4、检查并确认接线无误。

    5、将电源开关闭合。

    6、缓慢调节输出调节旋扭，将电压升起到达合适值。

    技术参数

    输入电源：AC 380V（三相四线）

    输出电压及电流：

    1、三相 AC 100V输出（固定值）一组

    2、三相 AC 0-10A（<100V，可调值）输出一组

    3、单相24V、36V、110V、220V直流固定输出一组

    4、交流操作电压输出 AC 0-400V，220V时，电流小于10A 一组

    5、直流操作电压输出 DC 0-260V  一组（选配另计）

    6、直流合闸电源输出 DC 0-300V（300A，短时工作）一组

    7、单相AC220V输出（固定值，插座形式）二组

    8、三相AC380V输出（固定值，接线柱）一组

    9、合闸控制接点⑤、⑧分闸控制接点⑥、⑦

    10、固定值输出：DC 24V、36V、110V

    高低压开关柜通电试验台能提供各种交、直流电源，便于对开关柜的检测，提高工作效率。是高低压开关柜生产厂家必备设备之一。
