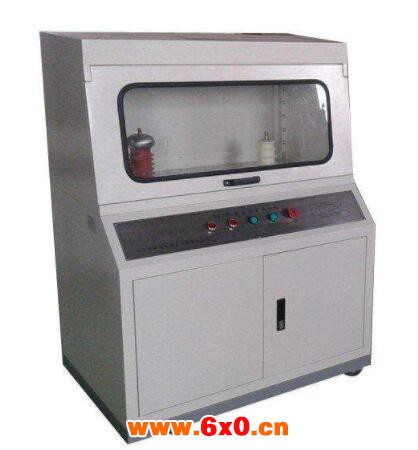

电压击穿试验仪的操作与使用注意事项

　　电压击穿试验仪是高压输出设备，安装搬动使用应特别注意人身与设备的安全。

　　参数

　　适用材料：橡胶、塑料、薄膜、陶瓷、玻璃、漆膜、树脂、电线电缆、绝缘油等绝缘材料

　　测试项目：击穿电压测试、介电强度测试、电气强度测试、耐电压击穿强度测试等

　　试验电压：20KV、50KV、100KV、150KV等

　　电压精度：≤1%

　　适用材料：绝缘材料

　　升压速率：10V/S-5KV/S

　　试验方式：交流/直流、耐压、击穿、梯度升压

　　控制系统：PLC控制升压

　　核心部件：采用进口配件

　　试验介质：绝缘油、空气

　　显示方式：曲线显示、数据打印

　　其它特点：无线蓝牙控制

　　设备组成：主机、计算机、电极

　　电极规格：25mm、75mm、6mm

　　电器容量：5KVA、10KVA

　　耐压时间：0-8H

　　安全保护：九级安全保护

　　出据证书：514所、304所、科学研究院等单位均可

　　主机尺寸：700*800*1300mm、1900*1300*1700mm

　　主机重量：100KG、200KG

　　产品类别：电性能检测仪器



　　电压击穿试验仪操作步骤：

　　1、试验前的准备：

　　1）打开试验机右侧的总电源开关,预热15分钟。

　　2）打开计算机进入Windows系统。双击本仪器软件的快捷图标打开试验登录界面输入登录密码即可进入试验界面。

　　2、交直流试验的切换1）本仪器高压输出为交流电压。直流的获得方式为在原回路中串入高压硅堆，使测试回路为脉动的直流电压。实现的过程为，硅堆已经在高压变压器的高压绝缘塔中，平时用一个短路杆把高压硅堆短接。需要直流试验时，取出短路杆，使高压硅堆接入测试电路中，这时回路的电压为脉动的直流电压。

　　2）前面板直流交流选择按钮。该按钮的状态不能改变设备输出的电压性质。按下该按钮，设备仅仅是把直流报警电路接入。指示用户，当打开箱门时，您需要对高压均压球放电。转动放电杆，使放电杆的端部铜球接触高压均压球。建议用户每次放电铜球接触高压均压球时间大于五秒。

　　3）试验的交直流电压切换，主要取决于高压绝缘塔中的短路杆是否取出。当取出短路杆时，高压均压球上的电压为直流电压，插入短路杆时，高压均压球上的电压为交流电压。短路杆的取出、插入参看左侧的示意图。

　　4）在直流试验时，计算机也要选择直流状态，否则测的结果是不正确的。简单的说，交流电压与直流电压有倍的关系。

　　请注意以下事项：

　　1 设备务必接16A单相220V交流电插座。

　　2 设备两个接地端子之一务必通过专用地线导线接配电箱的地线。

　　3使用前，设备两个接地端子之一务必接放电棒。

　　4 试验中，观察检测电流如果长时间维持在20-30mA,应立即停止试验，以免负载过大烧毁保险管。

　　5 一次试验完毕，务必先断掉电源，再用放电棒放掉高压输出端的剩余电荷。

　　6 如遇紧急情况，应立即按压“急停”按钮断电。

　　7 长时间不用，断开所有电源线。

　　8 搬运时不能倾斜角过大，以免变压器油流出。

　　9 换试样前，确保已经用放电棒放过电，且电源处于断开状态。

　　10 测试过程如遇试样着火，务必先断电源，后灭火。

　　得到的电气强度试验结果，能用来检测由于工艺变更、老化条件或其他制造或环境情况而引起的性能相对于正常值的变化或偏离，而很少能用于直接确定在实际应用中的绝缘材料的性能状态。
