数显砂浆渗透仪组成结构与使用操作

来源:网络  作者:网络转载   2019-10-05 阅读:535

  砂浆的性质基本上与混凝士相同,对于某些特殊用途的砂浆例如防水砂浆还提出抗渗性能的要求,即砂浆具有抵抗压力水渗透的性能。本砂浆渗透仪可用来测定砂浆的抗渗性能。换上其它形式的试模和夹具,砂浆渗透仪还可做其它防水材料的试验。





  数显砂浆渗透仪操作步骤


  (1)旋下压力容器上的注水嘴的螺栓,在工作台面上同时打开7只阀门,将洁净的清水注入压力容器内,观察0号控制阀放水管出水流畅,然后关闭0号控制阀,直至注满溢出为止,再将螺栓装上拧紧。


  (2)向进水箱注满清水。


  (3)将水泵上二异柱螺母拆下,拔出上挡板及水泵柱塞,向泵内注满清水,再按原方向装上即能开机正常工作。(图3)


  (4)仪表上限调至1.5mpa,下限设置0.2mpa。


  (5)通电,启动电源开关,使水泵能正常运行(应无冲击现象)观察6个试模座出水是否正常,直至无气泡为止。


  (6)逐个关闭控制阀,观察压力表压力是否上升,排除一切泄漏故障,使压力能稳定在所调节的范围内。


  (7)按标准试验方法,将试模逐个安装就位,初步不可拧紧,打开各个试模控制阀门,观察各个试模座泄出水为止,拧紧螺母,调整好仪表压力值,即可正常工作。

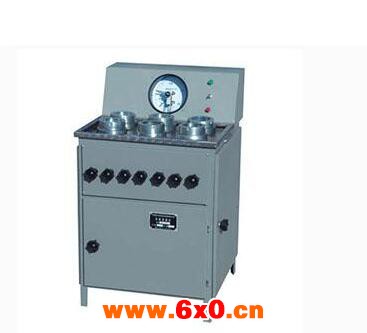

  数显型砂浆抗渗仪主要由箱体、工作台、供压系统、操作台等组成。


  1、箱体。由各种型钢焊接而成 ,主要用于安装和联接各个部件。其上部安装有工作台,内部安装有供压系统及电器箱,前部安装有操作台。


  2、工作台。由不锈钢面板制成 ,并安装有12个模座,用于安装试模之用。


  3、供压系统。由电动机、动力箱、水泵、水包、安全阀、管道等组成。 电动机用于向系统提共动力源;动力箱用于将电动机所提供的动力源转化成往返运动的动力并提供给水泵;水泵用以向整个系统提供水压;水包用以稳定供应系统的水压、并起水压源的分流作用;安全阀安装在水包中央,安全阀的作用是确保系统压力不大于压力表zui大量程。


  4、砂浆渗透仪质量有保障操作台。主要由电器控制和控制阀组成。


  (1 ) 砂浆抗渗仪电器控制部分(见附图二) :由红绿按钮开关和1只电接点压力表所组成。绿色按钮为启动开关,红色按钮为停止开关;电接点压力表用于控制供压系统的压力保持在你需要的范围,当压力指针达到上限时,水泵停止工作,由于试件渗透等原因,致使水压 下降,指针逆时针转动,离开上限位置,直至到达下限位,水泵重新启动,水压上升到上限位。


  (2)控制阀。其开启与关闭与-般阀[ ]相同,即顺时针旋转为关闭,逆时针旋转为开启。每个阀相对应控制一个试模。


  (3 ) 数显砂浆抗渗仪电器控制部分:由组合开关和1只与压力传感器相连接的控制器所组成。组合开关控制抗渗仪电源,“0“位为关, "I "位为开;控制器用于控制供压系统的压力保持在你需要的范围,当压力指针达到上限时,水泵停止工作,由于试件渗透等原因,致使水压下降,指针逆时针转动,离开上限位置,直至到达下限位,水泵重新启动,水压上升到上限位。关于控制器的设定详见附录。


  数显型砂浆抗渗仪是利用密封容器内压力处处相等的原理(水位差忽略不计) , 以水泵对整个系统输压,并通过电接点压力表或压力控制器控制加压压力的大小来实现压力水由下向上渗透压装在试模中的试件,从而测定试件抗渗性能和计算其抗渗标号的仪器。
