金属焊接强度试验机的功能与使用

来源:网络  作者:网络转载   2019-10-05 阅读:164

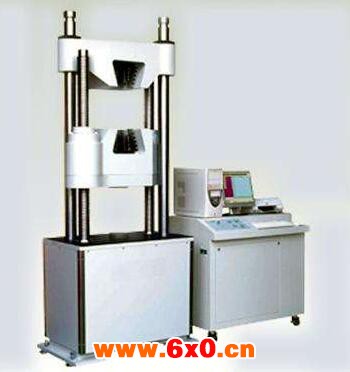

    微机控制电子万能试验机为材料力学性能测量的试验设备,可进行金属与非金属、高分子材料等的拉伸、剥离、压缩、弯曲、剪切、顶破、戳穿、疲劳等项目的检测。





    主要技术参数:


    2、最大试验负荷:100KN以内可任意换);


    3、测力精度等级:0.5级;


    4、有效测力范围: 0.2%-100%


    5、测力精度:示值的±0.5%以内;


    6、试验力分辨率:最大试验力的±1/500000


    7、试验速度调节范围:0.001-500mm/min


    8、速度精度:示值的±0.5%以内;


    9、变形测量范围:0.2%—100%FS;


    10、变形精度:示值的±0.5%以内;


    11、变形分辨力:最大变形的1/250000(全程分辨率不变);


    12、位移精度:示值的±0.5%以内;


    13、位移分辨力:0.5?m;


    14、安全装置:电子限位保护;


    15、超载保护:超过最大负荷10%自动保护;


    16、数据采集频率:200times/sec;


    17、有效试验行程:800mm;


    18、有效试验宽度:500mm;


    19、电源电机:单相AC 220V±10%,1200W;


    20、主机重量:550kg。


    试验机配置:


    1、100KN主机一台;


    2、主机内含有:


    (1)100KN美国铨力高精度负荷传感器一只(精度FS±0.02%);


    (2)施耐德电机及伺服系统一套;


    (3)德国优励聂夫高精度滚珠丝杠两副;


    (4)QX2100控制及测量控制系统一套;


    (5)台湾东园牌减速机一台;


    3、夹具配置:(如有需要夹具尺寸可根据客户要求设计)


    ①拉伸夹具一套;


    试验机部分功能:


    1、自动清零:计算机接到试验开始指令,测量系统便自动清零


    2、自动返车:自动识别试验断裂后,活动横梁自动高速返回初始位置


    3、自动存盘:试验数据和实验条件自动存盘,杜绝因突然断电忘记存盘引起的数据丢失


    4、测试过程:试验过程及测量、显示、分析等均由微机完成


    5、显示方式:数据和曲线随试验过程动态显示


    6、结果再现:试验结果可任意存取,可对数据曲线再分析


    7、曲线遍历:试验完成后,可用鼠标找出试验曲线逐点的力值和变形数据,对求取各种材料的试验数据方便实用。


    8、结果对比:多个试验特性曲线可用不同颜色叠加、再现、放大、呈现一组试样的分析比较;


    9、曲线选择:可根据需要选择应力应变、力时间、强度时间等曲线进行显示和打印;


    10、批量试验:对参数相同的试验一次设定后可顺次完成一批试样的试验;


    11、试验报告:(可根据客户需要)


    拉伸:最大力、拉伸强度、断裂伸长率、弹性模量等


    弯曲:最大力、弯曲强度、挠度、弹性模量等


    压缩:最大力、压缩强度、屈服强度、弹性模量等,也可按用户要求的格式对试验报告进行编程和打印;


    12、限位保护:具有程控和机械两级保护;


    13、过载保护:当负载超过额定的10%时自动停机;


    紧急停机:设有急停开关,用于紧急状态切断整机电源;


    自动诊断:系统具有自动诊断功能,定时对测量系统,驱动系统进行过压,过流、超温等到检查,出现异常情况即刻停机。
