感应耐压试验装置的使用

来源:网络  作者:网络转载   2019-10-05 阅读:788

    三台单相变压器一次侧接成星形,二次侧接成开口三角形,在一次侧加上对称的三相正弦波电源时,并升高电压让铁芯磁路饱和,使铁芯中磁通所含三次谐波的成分增多,相应在铁芯线圈上感应三次谐波电压也增高。由开口三角形的发生器二次侧输出的这个150赫兹(三倍工频)感应电压即作为三倍频试验电源电压。





    当三倍频发生器带上(例如JCC-220型高压串级式电压互感器)负载时,其电流由感性变为容性,由于功率因数低的影响,使发生器的效率较低,一般只有20%左右。因此,可在被试品某一空绕组上接入电抗器进行电流补偿。来提高整个试验回路的功率因数。


    产品用途:


    1、广泛用于对电压互感器作倍频感应耐压试验;


    2、对电力变压器进行分相的倍频感应耐压试验;


    3、对其它感应线圈式的电气产品作倍频感应耐压试验


    产品特性:


    1、三倍频电源发生器操作简单、性能可靠


    2、能很好地满足变压器、互感器感应耐压的需要


    1、输出容量:产品容量的20%


    2、输入电压:380V±5%  三相四线50HZ


    3、输出电压:0~300V、500V、800V、1000V 单相150HZ(如需更高电压则需外接升压变压器)


    4、波形失真:<5%


    5、空载运行时间:≤5分钟

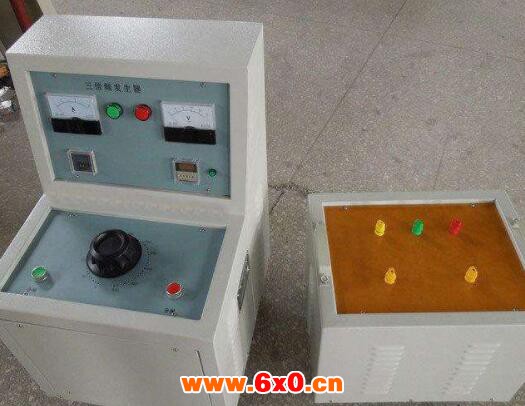

    分体式三倍频电源发生装置试验方法


    1、试验


    (1) 在对被试品进行倍频感应耐压试验前,应先对本装置进行空载试验,检查装置是否完好。


    空载试验接线示意图: 操作步骤:


    确认接线无误后输入三相电压;打开控制箱电源开关,绿色信号灯亮(如不亮,请将调压器手柄回至零位);然后按下启动按钮,红色工作灯亮,此时可开始旋转调压器手柄进行升压,观察电压表,直到电压表达到满刻度为止。在此过程中无异常情况说明该装置正常,应立即将调压器手柄回至零位,并断开电源,空载试验完毕。


    2、试验


    (1)按下图将三倍频电源发生器,控制箱、电抗器(需要时接入)和被试品连接好;


    (2)仔细检查所接线路,确认被试品与本装置接线正确无误后输入三相电压。操作步骤与空载试验步骤基本相同;当升压至被试品所需电压值时,应停止升压,并持续40秒;如无异常情况出现,说明被试品此项试验合格,此时应立即将调压器手柄回至零位,并迅速断开三相电源,试验完毕。
