土工合成材料拉拔直剪试验仪的性能与操作

来源:网络  作者:网络转载   2019-10-05 阅读:83

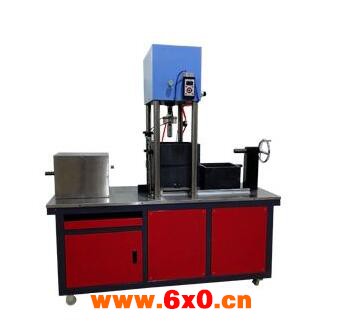

    土工合成材料拉拔直剪试验仪,主要用于各种土工合成材料的拉拔摩擦的特性试验,包括土工布、土工膜、等。本仪器采用了先进的调速力值和位移,均采用高精度传感器,显示清晰直观;程序上把剪应力直接转换为千帕,无需人工换算,法向力采用液压加荷,比手工挂陀提高了度,始终处于恒压状态。





    操作步骤


    1.按标准规定裁剪试样,试样宽度宜稍小于试验箱宽度,试样长度应使试样不被拉断,由试验确定。


    2.每组试验应不少于5块试样。


    3.从拉拔试验箱引出的试样端部应进行加固,试验时箱外试样不应发生很大的变形。


    4.根据设计要求的密度和状态将试验箱下半部的土体仔细填实,填土高度与缝口齐平,平整土面。


    5.在土面上铺放试样,拉伸端自缝口引出,注意两边对称,随即在试样上轻轻铺上一层土使试样定位。


    6.直剪试验将300*300的上下剪切盒更换好,拉伸夹具更换为顶杆,按标准安装试样,安装好后即可开机试验。


    7.按照标准规定取样,每种样品,每个被测方向取样4块,试样宽度略大于试验剪切面大小,如果样品两面不同,两面都应实验,每面实验4块试样。


    8.将试样平铺在剪切盒下边刚性水平基座上,前端加持在剪切区的前面。试样与基座用胶粘合,粘合后的试样应该平整,无褶皱。


    土工合成材料拉拔直剪试验仪特性:


    1.本机一机多用,既能做土工材料的直剪摩擦试验,又能测试土工材料的拉拔摩擦试验,为国内首创。


    2.采用了法向力,剪切力双显屏幕系统,配置高精度传感器,可直接显示力值和位移等数据;


    3.测试程序上把剪应力直接转换为千帕,无需人工换算,法向力采用气动加荷,动态调节气压系统,始终处于恒压状态。


    4.采用全不锈钢工作台面,易于清洁整理,有效防止土壤颗粒进入仪器内部。


    5.配置JIGAOTEST专家测试软件,具有软件著作权证书,证书编号:2018SR124282


    6.软件具有国家检验检测机构出具的软件检测报告证书,检测报告上须体现“CMA” 标志。


    7.动态数据采集频率每秒3000次以上,更为客观地反映出材料的力学性能;


    8.飞利浦RM32位工业级单片机控制,十六位A/D转换器,抗干扰性能强、数据传输快;


    9.计算机处理报表、图形、屏幕显示或打印输出;支持软件远程在线升级


    10.操作软件系统功能:仪器可与PC机联机:记录试验全过程,实时显示曲线图、剪切力力、拉拔力,能够通过计算试验日期、剪应力、水平位移等数据和曲线图。可详细的分析试验过程中各阶段的数据变化过程,各项CV值等多项统计指标数据可保存并可以任意导出到Excel表中。


    可详细的分析试验过程中各阶段的数据变化过程。该仪器是目前国内较先进的土工合成材料检测试验仪器。是科研单位,施工单位和教学单位理想的试验设备。符合JTGE50,SL235-2012等标准。
