无线高低压变比测试仪的使用

来源:网络  作者:网络转载   2019-10-05 阅读:645

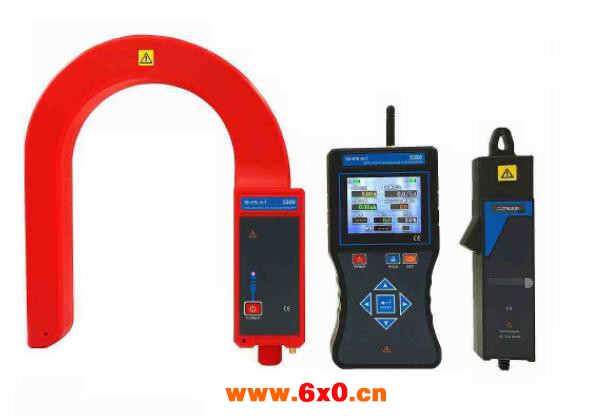

    无线高低压变比测试仪又叫高低压CT无线变比测试仪,由高压检测仪、低压电流钳、主机、高压绝缘杆、监控软件、通讯线等组成。


    仪表内部采用快速数字电路处理技术,可在现场不拆线、不断电的情况下,连接绝缘杆测量60kV以下高压电流互感器变压器的初级、高压一次电流、低压二次电流、并可计算出变比值、相别、极性、及变比误差。





    在不使用绝缘杆时,还可以当作高精度低压钳形电流表、漏电流表使用,能准确测出0.1mA的电流,它具有使用简单﹑携带方便的特点。


    其无线传送功能可以直线30米内(无障碍物)接收被测数据,确保了常年无间断测试的高精度、高可靠性、高稳定性。


    主机采用大屏幕LCD显示,具有体积小,重量轻便于携带等特点,可保存数据500组。


    高压电流测量范围0.0mA~1200A,低压电流测量范围0.0mA~20A。高压检测仪电流信号采用无线传输技术,连接绝缘杆,通过前推或退拔绝缘杆能方便钳夹或撤离被测导线,省时快捷。


    注意事项


    无线高压变比测试仪为避免发生可能的触电或人身伤害,请一定:严格遵守本手册所列出的规则及注意事项。


    使用前检查仪表是否完好,无破损,后盖没盖好前严禁使用,否则有电击危险。


    任何情况下,使用本仪表应特别注意,尤其测量超过AC100V及以上电压线路的时候。


    若被测线路电压超过600V必须连接绝缘杆使用。


    由于高压线路很危险,操作者必须经严格培训并获得国家相关


    高压操作认证才能使用本仪表进行现场测试。


    严禁用本仪表测试电压超过60kV的裸导线或汇流母线。


    注意本仪表面板及背板的标贴文字及符号。


    请勿于高温潮湿,有结露的场所及日光直射下长时间放置和存放仪表。


    高压电流钳显示低电时,请及时更换电池,以免影响操作。


    拆卸、维修本仪表,必须由有授权资格的人员操作。


    使用仪表之前先检查外壳。检查是否存在裂纹或缺少塑胶件,若本仪表的钳头及其他部件有损伤,请禁止使用。


    避免冲击钳头,定期保养本仪表,不能用腐蚀剂或粗造物清洁,须用软布(如眼镜布),沾清洁防锈类的润滑剂,轻轻擦试仪表即可。


    由于本仪表原因,继续使用会带来危险时,应立即停止使用,并马上封存,由有授权资格的机构处理。


    仪表及手册上的“11.jpg”危险标志,使用者必须依照指示进行操作。


    仪表及手册中的“12.jpg”极其危险标志,使用者必须严格依照指示进行操作。


    建议本仪表每年至少进行一次绝缘强度测试。(AC 60kV/rms 五节绝缘杆,两端之间)


    能广泛用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。绝缘杆具有轻便、防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘等特点。
