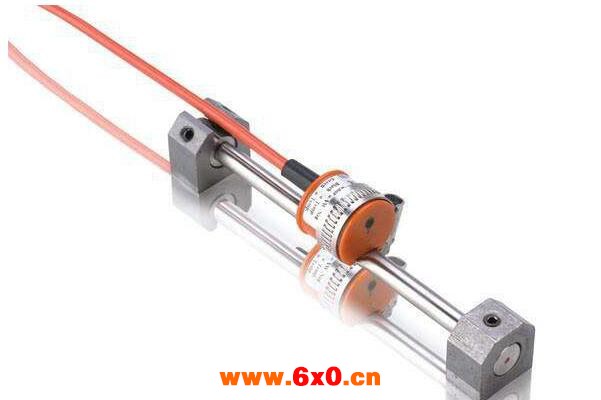

系列振弦式表面应变计适用于长期布设在混凝土结构物或其它材料结构物的表面上，测量结构物的应变量。
工作原理
当被测结构物发生变形时，将带动表面应变计产生变形，变形通过前、后端座传递给振弦转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振振弦并测量其振动频率，频率信号经电缆传输至读数装置，即可测出引起被测结构物变形的应变量。同时可同步测出布设点的温度值。
表面应变计的埋设与安装
首先将配好对的夹具装上安装试棒，装配好后的两夹具紧定螺钉孔距应为100mm。用装有安装棒的夹具在需要测量的部位画点，在画点的部位打上膨胀螺栓的孔，用于固定膨胀螺栓。将装有安装试棒的夹具固定在膨胀螺栓上，拧紧螺母，安装好后的两夹具膨胀螺钉标距也应为100mm。
用于临时测量的表面应变计一般是用胶粘贴，首先将需要粘贴的部位去毛打平，将装有安装试棒的夹具底部中间涂上快速环氧胶，四周点上少许502胶水，之后粘贴在测量部位上，加压力3分钟左右即可松手，10分钟左右即可粘贴牢固。
拆下安装试棒，将应变计(已接长电缆)从夹具一端放入，直到应变计没有电缆的一端与夹具外边沿平齐为止。应变计安装时应根据设计要求调整测量范围，在仪器的后端座上(没有电缆的一端)有一个M6的螺孔，可用M6螺杆进行拉、压调整。
调整时先将有电缆一端的夹具拧紧，松开夹具另一端，进行拉、压调整。调整完成后将夹具拧紧并拧下螺杆，最后安装保护罩，同时将电缆按设计走向固定好。
注意事项
表面应变计安装定位后应及时测量仪器初值，根据仪器编号和设计编号作好记录并存档，严格保护好仪器的引出电缆。
