溢流阀的使用

    溢流阀在液压系统中能用到很多种型号，是座阀式两级压力溢流阀，适用于液压系统中。

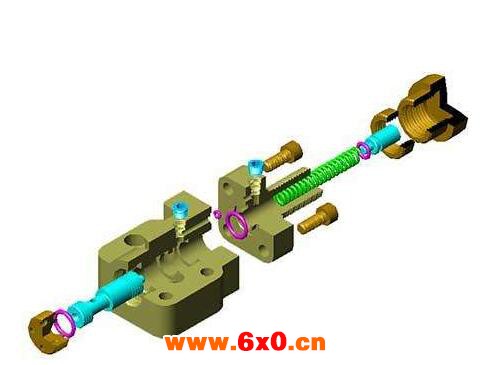

    在标准型号中，主阀②中的座阀芯0的先导压力是由盖板④中的带保护帽的螺杆③调节的，选择手轮⑤调节代替螺杆调节可按要求提供。顺时针转动压力增大。

    可以配装用于卸荷的电磁阀⑥（常开或常闭型）而形成电磁溢流阀。

    安装面规格：ISO6264标准，尺寸规格10，20，32通径最大流量分别为：200，400，600L/min。

    最高压力为：350bar



    液压系统中溢流阀使用方式如下：

    1、定压溢流作用：在定量泵节流调节系统中，定量泵提供的是恒定流量。当系统压力增大时，会使流量需求减小。此时溢流阀开启，使多余流量溢回油箱，保证溢流阀进口压力，即泵出口压力恒定（阀口常随压力波动开启）。

    2、稳压作用：溢流阀串联在回油路上，溢流阀产生背压，运动部件平稳性增加。

    3、系统卸荷作用：在溢流阀的遥控口串接溢小流量的电磁阀，当电磁铁通电时，溢流阀的遥控口通油箱，此时液压泵卸荷。溢流阀此时作为卸荷阀使用。

    4、安全保护作用：系统正常工作时，阀门关闭。只有负载超过规定的极限（系统压力超过调定压力）时开启溢流，进行过载保护，使系统压力不再增加（通常使溢流阀的调定压力比系统最高工作压力高10%～20%）。实际应用中一般有：作卸荷阀用，作远程调压阀，作高低压多级控制阀，作顺序阀，用于产生背压（串在回油路上）。

    溢流阀是一种液压压力控制阀，在液压设备中主要起定压溢流作用，稳压，系统卸荷和安全保护作用。溢流阀一般有两种结构：1、直动型溢流阀 。2、先导式溢流阀。对溢流阀的主要要求：调压范围大，调压偏差小，压力振摆小，动作灵敏，过载能力大，噪声小。
