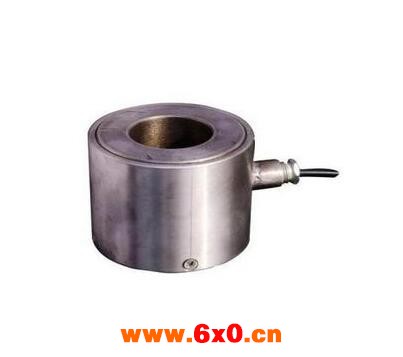

振弦式锚索测力计，主要用来测量监测各种锚杆、锚索、岩石螺栓、支柱、隧道与地下洞室中的支撑以及大型预应力钢筋混凝土结构（桥梁和大坝等）中的载荷和预应力的损失情况。
特点：
中空结构
三弦测量
长期稳定
灵敏度高
防水性能好
不受长电缆影响
适合自动化监测
锚索计的组成原理和主要技术参数指标
仪器组成：
振弦式锚索测力计由弹性圆筒、密封壳体、信号传输电缆、振弦及电磁线圈等组成。
工作原理
当被测载荷作用在锚索测力计上，将引起弹性圆筒的变形并传递给振弦，转变成振弦应力的变化，从而改变振弦的振动频率。电磁线圈激振钢弦并测量其振动频率，频率信号经电缆传输到振弦式读数仪上，即可测读出频率值，从而计算出作用在锚索测力计的载荷值。
安装与使用
根据结构设计要求，锚索计安装在张拉端或锚固端，安装时钢铰线或锚索从锚索计中心穿过，测力计处于钢垫座和工作锚之间。
安装过程中应随时对锚索计进行监测，并从中间锚索开始向周围锚索逐步加载以免锚索计的偏心受力或过载。
验收与保管
用户开箱验收仪器，应先检查仪器数量与装箱清单是否相符，如有不符合者，请与我厂联系。
对于箱内仪器，先用250V兆欧表及频率读数仪检查常温绝缘电阻与频率初值，若绝缘低于50M?或频率初值变化异常时，请与我厂联系。
开箱后的仪器应放在湿度小于80%的房间内保存，室内不含有腐蚀性气体，存放环境须干燥，通风，搬运时小心轻放。
测量及计算
振弦式锚索测力计的手工测量用振弦频率读数仪完成。测量方法请参照相应读数仪的使用说明书，测量完成后，记录传感器的频率值、温度值、仪器编号、设计编号和测量时间。
振弦式锚索测力计的计算公式：
振弦式锚索测力计的计算公式：
P=K( fi2- f02)
式中：P—被测锚索荷载值（kN）
K—仪器标定系数（kN/Hz2）
fi2—锚索测力计三弦实时测量频率的平均值的平方。
f02—锚索测力计三弦频率的初始平均值的平方。
注意事项
本仪器应在额定测量范围内工作。
仪器引出电缆可达1000米（另购）。用户订货时未加以说明，均按1.5米长度接线出厂。
根据现场需要接长电缆时，应注意接头处的防水密封要可靠。
仪器未使用放置12个月以上时，使用前应重新进行标定。
