砼贯入阻力仪的操作介绍

来源:网络  作者:网络转载   2019-10-05 阅读:542

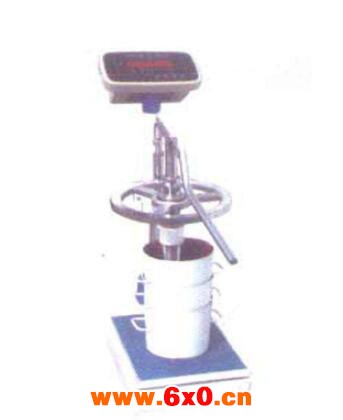

    砼贯入阻力仪通过手柄转动使贯入针垂直向下运动,当贯入针贯入试料模中的砼胶浆内时,胶浆对贯入针产生阻力,此力通过压力传感器并由电子数字显示装置(以下简称数显器)显示出来。





    随着时间的增加,砼胶浆的贯入阻力相应增加,通过不同测点测出相应的贯入阻力,获得混凝土的凝结时间数据。


    砼贯入阻力仪的操作使用:


    1、将仪器安放在水平的平台上。


    2、接上电源,按数显器面板上的“电源”键,数显窗即显示数码。请通电10分钟后,


    使数显值自动趋于“0”。


    3、选装上合适的贯入针。350N对应初凝贯入阻力(即2~3.5Mpa,此时用100 mm²贯入针);1000N对应中间贯入阻力(即3.5~20Mpa,此时用50 mm²贯入针);560N对应终凝贯入阻力(即20~28Mpa,此时用20mm²贯入针)。


    4、 料模中装满待测试的砼试料,抹平后放于仪器底板上。


    砼贯入阻力仪5、 调整贯入深度。


    一种方法是:先量出贯入针下端面与试料上平面的距离X(注意:X不得大于5mm,


    否则需适当下调贯入针),再将仪器顶部的定长螺母下平面与“盖”的上平面距离调整到25+Xmm,然后再拧紧螺盖,以锁住25+X长度。


    另一种方法是:压下手柄使贯入针下端面与试料上平面保持平齐,然后调整仪器上部


    的定长螺母,使之下平面与“盖”的上平面距离调到25mm并锁住这一长度,再松开手柄。砼贯入阻力仪以上两种方法的实际贯入深度均为25mm。


    6、测试。首先按数显面板上的清零键清除传感器的初值,即清零。再按测试键进入工作测试状态,同时数显板上第一个灯(测试灯)亮,握住手柄向下转动,使贯入针接触试料至贯入到最深位置(25mm)的过程控制在10秒钟左右。此时数显出现峰值, 同时数显板上第二个灯(峰值灯)亮,读出数显器的显示值,做好纪录,一次测试完成。


    初凝时,使用1 cm²贯入针,计算公式为:P=N÷100(MPa);


    终凝时,使用0.2 cm²贯入针,计算公式为:P=5 N÷100(MPa)。


    砼贯入阻力仪7、做第二次测试前,按数显板上的清零键,使数显归零,再按一次测试键进入第二次测试。请注意,标准规定两测试点的距离不得小于20mm,因此必须移动试料模,变换贯入点。


    8、第四个灯是报警灯,当力值超过1030N(即满量程的3%),第四个灯点亮,即报警。此时特别注意不能再加压,否则会损坏传感器,使仪器不能正常工作。
