管桩抗弯试验机的性能与操作

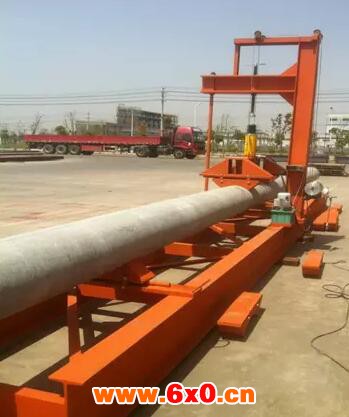

    9米管桩500KN预应力混凝土管桩抗弯试验机，本试验装置根据GB／13476－2009《先张法预应力混凝土管桩》设计开发。

    试验装置性能及特点：

    1、预应力管桩静载抗弯抗剪试验机采用高钢度结构，保证试验过程中的安全稳定。

    2、采用数字显示、电动加载方式进行试验，负荷传感器显示力值，其仪表具有清零和峰值保持功能，性能稳定、可靠、检测数据准确。

    3.电源220V，加载千斤顶脚踏开关一端为加载另一端为泄载，负荷传感器zui小分辨率0.01KN。

    zui大荷载力：500KN

    zui大管桩长度：9米

    使用步骤及操作流程

    1，根据试样管桩的尺寸安装好相应尺寸的模子（共4只，上，下个两只）用锣丝和连接板连接好，在试验架上找出中心点，用卷尺往两边量出试样总长的0.6倍L，做好标记，把底模放在标记线上。

    2，用小型起重机提升分配梁，让管桩有足够的空间进入，拧松加强杆锣母并打开，起吊试样从侧面进入放置在底模上，并使试样中心对准试验架中心，然后复位加强杆并拧紧锣母。

    3，放下分配梁到试样上并保持垂直（此时要求小型起重机稍微往下多放点，以便向下加载是留有空间），根据试样大小调节反力顶杆（要求位置：在千斤顶的有效行程内），试样安装完毕，开始试验。

    4，接通电源（220V），待仪表显示正常后，按F3置零，按试验要求开始加载，（到临近要求力值时，可以通过调节阀控制加载速度但不能关闭以免损坏油泵），并按要求做好试验记录，需要的试验次数根据试验要求，方法同上，泄载时把控制阀打开，踩开关另一端进行泄载，根据试验要求做好试验记录，得出试验结果！

    （注明：加载结果=仪表显示值—分配梁和上模的力值）。

    试验方法：

    1 管桩的抗弯试验采用简支梁对称加载装置，如图2 所示，其中，P 的方向可垂直于地面，也可平行于地面（管桩的轴线均与地面平行）。

    2 抗弯试验用的管桩，单节桩长不得超过表1中相应外径规定的长度上限值，也不得小于表8中规定的抗弯试验用管桩的zui短单节桩长。

    3 两根管桩焊接接头的抗弯试验方法与1相同，且两根管桩焊接后长度不得超过表1中相应外径规定的长度上限值，也不得小于表8中规定的抗弯试验用管桩的zui短单节桩长，接头应位于zui大弯矩处。
