地磅传感器的更换步骤

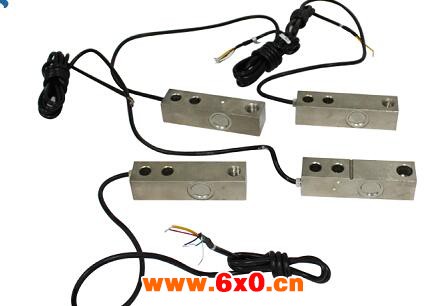

    地磅秤称重传感器就是将金属电阻应变计粘贴在金属称重梁上进行测量重量信号的。它就是利用应变片贴在弹性体上，当弹性体受力变形时,应变片也变形,同时应变片的电阻值发生变化,以此达到测量的目的。



    更换地磅传感器的九个步骤

    （1）首先打开地磅传感器（损坏的）上方盖板，用千斤顶顶起秤台，取下地磅传感器地线。

    （2）打开接线盒，将损坏的地磅传感器电缆线与接线盒解脱下来。在地磅传感器端抽出电缆线。必须注意的是：在抽线的时候，要附上一根引线穿过秤体，以便在更换新的地磅传感器时，方便电缆线穿越秤体进入接线盒。

    （3）参照上述第二项的步骤，将地磅传感器电缆线穿越秤体进入接线盒。

    （4）再按照接线图将电缆线各芯线固定在接线盒相对应的接线柱上。

    （5）松开千斤顶，放平秤台，盖上盖板。

    （6）更换地磅传感器后，必须对汽车衡重新设定和校正工作。

    （7）地磅传感器安装完后，其多余电缆线应扎成捆放置，不能够直接放置在基础地面上。

    （8）为了保证地磅传感器的统一性和互换性，地磅传感器电缆线不能够随意弄断。

    （9）地磅传感器安装和拆卸过程中，不得出现划伤、磕碰地磅传感器现象，并且要保护好电缆线。

    简单的判断方法就是:

    将需要判断的电子衡器传感器从电子秤中单独摘除,分别测量输入阻抗、输出阻抗的大小。输入阻抗正常值为3800 ,输出阻抗正常值为3500 ,如果测得的数据不在此范围内,就说明传感器已经损坏。

    如输入阻抗、输出阻抗有断路,可先检查传感器信号电缆有无断开的地方,当信号电览完好时,可以判断是传感器应变片被烧毁。
