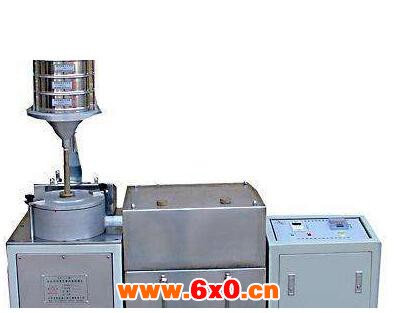

全自动沥青抽提仪的安全使用

　　全自动沥青抽提仪主要适用于离心分 离法测定粘稠石油沥青拌制的沥青混合料中沥青含量（或油石比），并可对集料进行初步筛分。

　　以评定路面施工时商品沥青的质量，也适用于旧路调查时检测沥青及沥青混合料的沥青用量。是公路交通行业施工单位、试验室、科研单位及教学机构的必备设备。

　　全自动沥青抽提仪的安全使用注意事项

　　1．仪器安装就位时,应使仪器保持水平位置；

　　2．仪器应设置安全可靠电气接地线；

　　3．使用前应检查高速传动平带松紧程度.正常情况下每3个工作日检查一次,通过拉紧螺杆进行适当调整；

　　4．开机前,应手动盘车无误后,用手动试机按钮点动设备,如无误,方可正常操作设备；

　　5．离心轴为逆时针方向旋转.如相序错指示灯亮,须调整电源三相接线,否则操作无法正常进行；

　　6．设备运转前,须确保冷却水正常供给,否则自动操作无法进行(同自动操作联锁)；

　　7．离心机运转中途停止时,须关闭电源,取出离心筒,清理残物.严禁带负荷启动离心系统,否则将损坏离心轴系统；

　　8．离心轴停止运转前,严禁打开收集槽盖；

　　9．装、取离心筒时,必须关掉电源；

　　10．定期排放溶剂回收室内高浓度沥青混合液。

　　全自动沥青抽提仪说明书结构原理

　　仪器由底盘、离心分离系统、电磁振动筛分系统、溶剂供给系统、溶剂回

　　收系统、电气控制器等组成。

　　底盘为仪器的支承部分。其下沿有4个万向脚轮，可移动仪器，并有4

　　个可伸缩的支撑，待仪器移动就位后支承仪器，以保护脚轮。

　　离心分离系统由离心轴（配有精密滚珠轴承）、离心筒、离心轴护套、收

　　集槽、双速电机、高速传动平带等组成。

　　电磁振动筛分系统由振动电磁铁、锥形筛分座、可调紧定手柄、筛子、

　　喷淋盖及锁紧螺母等组成。

　　溶剂供给系统由供液管、溶剂泵、电磁换向阀、泵输液管、抽提管、清洗

　　管组成。

　　溶剂回收系统由溶剂室、溶剂回收室、冷凝箱等组成。

　　溶剂室设有冷却管、直读液位计、溶剂排放阀。

　　溶剂回收室上部设有冷却格栅。回收室中设有清洗喷头、2只液位开关、3只电加热器、2只温度传感器、液位计、混合液排放阀。

　　冷却水循环系统

　　溶剂室、冷凝室设有水冷盘管，由外部软管联接水泵。冷却水压力大于2bar,水温应低于12℃。冷凝室上部软管为进水管，溶剂室下部软管为排水管。在排水管前部设有流量开关，进行断水保护。
