室内承载比试验仪的使用

    室内承载比试验仪适用于各种土和混合料（粒径小于40mm的土）在规定的试筒模内压实后进行承载比试验，以确定所设计的路面、路面基层，底基层，路基材料层的承载能力，是土工试验必配仪器之一。

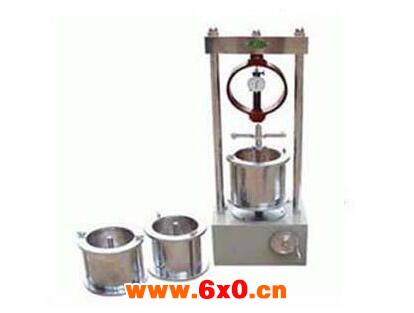

    仪器由主机、量力环及贯入杆、加栽板、百分表、膨胀量测定装置等组成。仪器具有体积小，出力大，操作方便等特点。

    室内承载比试验仪使用方法

    1、打开电源开关，仪器运转，检查仪器的工作状况是否正常，检查手柄进出，转动是否正常，如一切正常可准备开始试验。

    2、按《公路路面基层材料试验规程》JTJ075-85承载比试验方法制取试件。

    3、测量饱水膨胀量：

    A、将经过湿气养生的试件放在装有调节杆的多孔板，在板上加足够的载荷板，使试件面上的压力等于该材料层上路面的压力，

    B、将试筒与多孔板一起放在水槽内（先不放水）并用拉杆将模具拉紧，安装百分表，读取初始读数。

    C、向水槽内放水，使自由进到试件的顶部，在饱水期间，槽内水应保持在试件的顶面以上25mm，通常试件要泡96小时，

    D、在泡水时间到时，读取百分表读数，计算膨胀量。

    AV=泡水后试件高度的变化/原试件高（120mm）×100%

    E、从水槽中取出试样，倒出试样上的水，静置15分钟让其排水然后卸去附加载荷和多孔板，底板及滤纸，并承重M，以计算试件的深度及密度的变化。

    4、贯入试验：

    A、将饱和水试验终了的试件放到试验仪升降盘上，调整贯入杆与测力环对中，在贯入杆周围放置预定数量的载荷板。

    B、先将贯入杆用手轮施加45N载荷，然后将测力环，测形变的百分表调整到零点。

    C、加荷压人手轮，记录测力百分表某些读数（20、40…..）时的贯入量，并注意贯入量为2.5mm，能有8各以上的读数，总贯入量为2.5、50mm时的承载比：

    承载比C=单位压力/7或10.5×100%
