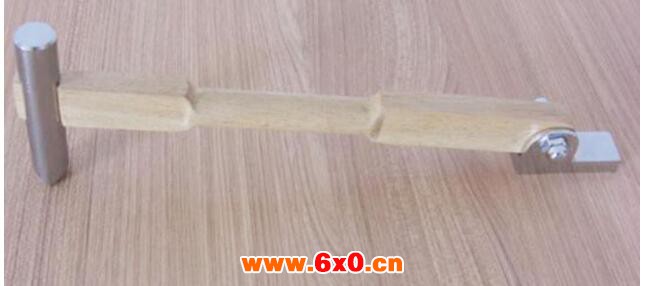

    镀锌层附着性能测定仪适用于公路用钢构件镀锌层附着性能测检验使用。钢构件镀锌层附着性能测定仪由锤头、锤柄及底座三个构件组成。





    锤头表面应光滑、平整、无毛刺。锤头与锤柄结合应牢固;底座与锤柄之间颖活动灵活。外形尺寸锤头、锤柄及底座公称尺寸及允许偏差见图和表所示锤头、锤柄及底座公称尺寸及允许偏差。


    镀锌层附着性能测定仪材料和质量:


    锤头采用45号钢,质量为(210±10)g,表面镀铬。


    锤刃硬度(肖氏)不低于40HS。


    锤柄采用橡木,质量为(70±10)g。


    底座采用Q235钢,表面镀铬。


    操作步骤:


    充电:


    测量前应将仪器充足电。充电方法如下:


    首先将仪器转换开关拨至充电位置,然后将充电器接上交流电源(220V,50Hz),再将插头正极(红)及负极(黑)分别插入充电器插座上(注意!正负极请勿插错);


    接好电源后,充电器上的小灯均匀闪亮,至长亮短熄时为接近充满,直至常亮不闪时为充满。充满电约需10h以上。


    零位调整:


    测量时先调零,调整步骤如下:


    在试样台上先不要放置试样(或校准块);


    将仪器主机放在底板上,仪器主机前端两侧下部边缘上备有对准的凹槽标记,应与底板上两边的定位块对准,使其边缘对齐;


    将转换开关拨到测量位置,并将显示开关置于“开”,显示器即有数字显示;


    按下测量开关保持不放,显示器显示数字应为零,若不为零,则转动调零旋钮使显示器显示数字为零,松开测量开关,零位调整完毕。


    仪器校准:


    零位调整后,还应对仪器进行量值校准,校准用校准块的几何条件为:α=0.2°,β2=0°。校准步骤如下:


    将主机从底板上移开,在底板的试样台上放置校准块其被测面前端应与试样台的凸起边靠齐;


    转动试样台,使其边缘的刻线对准底板上的入射角刻度上的0°(即β2=0°);


    将主机按2.2条的方法重新放置到底板上;


    调节观测角调节器,使中间滑块上的0.2°刻度对准左边的固定板上的刻线(即α=0.2°);


    按下测量开关保持不放,约预热1—2min后观察显示器的读数,待显示器的读数稳定后,即可读出发光强度系数值R。此值应与校准块所给定的值相等。若不相等,则需调节校准旋钮,使显示值等于校准块的给定值。松开测量开关,此时仪器已校准完毕,即可进行测量。


    室内试样测量:


    测量时,先将试样放置在试样台上,调节所需的入射角β2及观测角α。显示器中显示值,即为被测试样的发光强度系值R。松开测量开关,测量完毕后,将显示开关置于“关”,转换开关拨至中间位置。


    室外现场测量:


    测量前,仪器零位调整及校准步骤与上述2、3条相同;


    现场测量时,需使用两块备用的方形孔黑板,其中一块板入射角(β2)为0°另一块板入射角(β2)为5°;


    将入射角为0°的方形孔黑板的孔口套入被测突起路标块上;


    将主机放在方形孔黑板上,方法同2.2条所述;


    调节观测角(α),使其为0.2°;


    将转换开关拨至测量位置,显示开关置于“开”;


    按下测量开关,观察显示器中的显示值,待稳定后,读出示值即为发光强度系数值R;


    若测量α=0.2°、β2=5°的发光强度系数值,则需使用入射角(β2)为5°方形孔黑板,其步骤同上;


    若需测量α=0.33°、β2=0°;α=0.33°、β2=5°条件下发光强度系数值,步骤同上;


    测量完毕后,显示开关置于“关”,转换开关拨至中间位置。
