扁平橡套软电缆技术分析

来源:网络  作者:网络转载   2019-10-05 阅读:352

一、概述:
橡套扁平软电缆(氯丁胶扁电缆)是专为电缆特殊场合设计制造的,如起重机械、行车等,电缆弯曲时不打结,折叠整齐。YB、YBF、YBZ三大类产品满足各种场合的需要。

扁平橡套软电缆是按Q1320282、AQ00-91标准组织生产,适用交流额定电压UO/U为450V/750V及以下的移动式电器设备中。扁型结构特别适用于频繁弯曲的场合,不扭结,折叠整齐,如起重机械,行车,YB,YBF,YBZ三大类产品均能满足各种场合的需要。
扁电缆使用于工作电压450/750V级以下,环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。具有以下特点:绝缘和护套等用丁晴复合物。提高电缆柔软特性及防腐耐寒等性能。可按顾客需要,在线芯两侧增加钢丝绳或其他承力元件。



二、产品用途:
扁电缆使用于工作电压450/750V级以下,环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等.
扁电缆特点及用途:扁电缆适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆,产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性,电缆结构柔软,辐射方便,高温(高寒)环境下电气性能稳定,抗老化性能突出,使用寿命长,广泛用于冶金、电力、石化、电子、汽车制造等行业;

扁电缆执行标准 阻燃耐火特性试验执行GB12666-90要求;

三:产品特点;

1. 交流额定电压:
U0/U 0.6/1KV ,
Uo/U=450V/750V
Uo任一主导体和地之间电压有效值
U任二相导体之间有效值
使用电压:
交流系统:<1.1额定电压
直流系统:<1.5额定电压
zui高工作温度: 180℃
zui低环境温度:固定敷设-60℃ ;
线芯长期工作温度:≤65℃

2. 扁电缆安装敷设温度应不低于-25℃;

3. 电缆允许弯曲半径:电缆zui小为电缆外径的10倍。
4、产品标准: Q/32028AQ001-91





扁电缆扁电缆

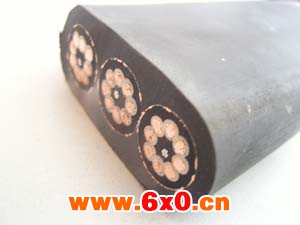

下图中图片为钢丝加强型YFBPG 3*8*1电缆 为特种型号规格电缆,如有其他特殊规格定做的请提供样品。








四、 扁平电缆产品名称、用途:

型号名称允许温升适用范围
YBP-J天然丁苯绝缘和护套钢丝加强型铜丝屏蔽扁电缆70°C室内无油污场所
YFBPG天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆70°C室外及有油污场所
YBP天然丁苯绝缘和护套铜丝屏蔽扁电缆70°C室内无油污场所
YB天然丁苯绝缘和护套扁平软电缆70°C室内无油污场所
YBFP天然丁苯绝缘和氯丁护套铜丝屏蔽扁电缆70°C室外及有油污场所

电缆具有不延燃性
YBF天然丁苯绝缘和氯丁护套扁平软电缆70°C

型号名称主要用途
YB移动扁形橡套电缆作室内起重运输
机械电源线
YBF非延燃性移动扁平形
橡套电缆
适用于户外接触油污场合具有耐气候性和非延燃性
YBZ阻燃性扁形橡套电缆同YBF具有阻燃性

型号截面mm2芯数
YB1.5-2.53、4、5、7、8、10、12
YBF4-63、4、5
YBZ25-703、4

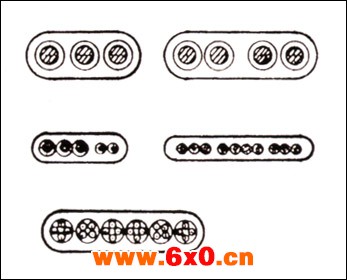

五、 扁平电缆产品截面示意图:

六、 扁平电缆技术参数:

规格导体结构电缆参考数据20°Czui小绝缘电阻MΩ
外径上限(宽度×厚度)近似重量20°Czui大直流电阻
芯数×截面积mm2根数、直径mmYB YBF YBZ
mm
YB YBF YBZ
Kg/Km
不镀锡
Ω/KM
镀锡
Ω/KM
YB YBFYBZ
3×456/0.3019.6×8.92854.955.0950400
3×684/0.3022.0×9.93803.303.39
3×1084/0.4027.5×12.06151.911.95
3×16126/0.4031.1×13.38301.211.24
3×25196/0.4038.3×15.812300.780.795
3×35276/0.4042.8×17.616051.5540.56540300
3×50396/0.4049.2×20.022050.3860.393
3×70360/0.5055.6×22.529650.2720.277

一、概述:
橡套扁平软电缆(氯丁胶扁电缆)是专为电缆特殊场合设计制造的,如起重机械、行车等,电缆弯曲时不打结,折叠整齐。YB、YBF、YBZ三大类产品满足各种场合的需要。

扁平橡套软电缆是按Q1320282、AQ00-91标准组织生产,适用交流额定电压UO/U为450V/750V及以下的移动式电器设备中。扁型结构特别适用于频繁弯曲的场合,不扭结,折叠整齐,如起重机械,行车,YB,YBF,YBZ三大类产品均能满足各种场合的需要。
扁电缆使用于工作电压450/750V级以下,环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等。具有以下特点:绝缘和护套等用丁晴复合物。提高电缆柔软特性及防腐耐寒等性能。可按顾客需要,在线芯两侧增加钢丝绳或其他承力元件。



二、产品用途:
扁电缆使用于工作电压450/750V级以下,环境温度-40~70℃的起重、运输、机械、电气、矿山、等行业各种移动动力装置的电源连接及控制信号照明等.
扁电缆特点及用途:扁电缆适用于交流额定电压0.6/1KV及以下固定敷设用动力传输线或移动电器用连接电缆,产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性,电缆结构柔软,辐射方便,高温(高寒)环境下电气性能稳定,抗老化性能突出,使用寿命长,广泛用于冶金、电力、石化、电子、汽车制造等行业;

扁电缆执行标准 阻燃耐火特性试验执行GB12666-90要求;

三:产品特点;

1. 交流额定电压:
U0/U 0.6/1KV ,
Uo/U=450V/750V
Uo任一主导体和地之间电压有效值
U任二相导体之间有效值
使用电压:
交流系统:<1.1额定电压
直流系统:<1.5额定电压
zui高工作温度: 180℃
zui低环境温度:固定敷设-60℃ ;
线芯长期工作温度:≤65℃

2. 扁电缆安装敷设温度应不低于-25℃;

3. 电缆允许弯曲半径:电缆zui小为电缆外径的10倍。
4、产品标准: Q/32028AQ001-91





扁电缆扁电缆

下图中图片为钢丝加强型YFBPG 3*8*1电缆 为特种型号规格电缆,如有其他特殊规格定做的请提供样品。








四、 扁平电缆产品名称、用途:

型号名称允许温升适用范围
YBP-J天然丁苯绝缘和护套钢丝加强型铜丝屏蔽扁电缆70°C室内无油污场所
YFBPG天然丁苯绝缘和氯丁护套钢丝加强型铜丝屏蔽扁电缆70°C室外及有油污场所
YBP天然丁苯绝缘和护套铜丝屏蔽扁电缆70°C室内无油污场所
YB天然丁苯绝缘和护套扁平软电缆70°C室内无油污场所
YBFP天然丁苯绝缘和氯丁护套铜丝屏蔽扁电缆70°C室外及有油污场所

电缆具有不延燃性
YBF天然丁苯绝缘和氯丁护套扁平软电缆70°C

型号名称主要用途
YB移动扁形橡套电缆作室内起重运输
机械电源线
YBF非延燃性移动扁平形
橡套电缆
适用于户外接触油污场合具有耐气候性和非延燃性
YBZ阻燃性扁形橡套电缆同YBF具有阻燃性

型号截面mm2芯数
YB1.5-2.53、4、5、7、8、10、12
YBF4-63、4、5
YBZ25-703、4

五、 扁平电缆产品截面示意图:

六、 扁平电缆技术参数:

规格导体结构电缆参考数据20°Czui小绝缘电阻MΩ
外径上限(宽度×厚度)近似重量20°Czui大直流电阻
芯数×截面积mm2根数、直径mmYB YBF YBZ
mm
YB YBF YBZ
Kg/Km
不镀锡
Ω/KM
镀锡
Ω/KM
YB YBFYBZ
3×456/0.3019.6×8.92854.955.0950400
3×684/0.3022.0×9.93803.303.39
3×1084/0.4027.5×12.06151.911.95
3×16126/0.4031.1×13.38301.211.24
3×25196/0.4038.3×15.812300.780.795
3×35276/0.4042.8×17.616051.5540.56540300
3×50396/0.4049.2×20.022050.3860.393
3×70360/0.5055.6×22.529650.2720.277
