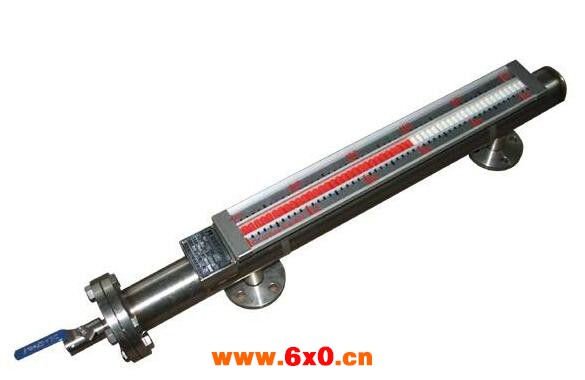

磁性浮子液位计的使用操作

    磁性浮子液位计又称磁翻板液位计，相比较其它新的仪表类型来说其测量方法比较传统；是依据浮力原理和磁耦合原理进行工作的，它无须借助其他手段就可以直观地反映槽罐内液位实际状态；

    其测量直观的优点非常突出，通过选配相关类型的设备及技术手段可以使其测量在实际生产中得到更广泛的应用。





    现场校准具体步骤

    (1)确定介质密度

    介质密度可以用标准密度计测量，磁性浮子流量计也可以根据用户提供的具体资料查取，介质密度需记录备案，确保介质密度能够符合液位计使用说明书的要求。

    虽然理论上介质密度对液位计的示值有影响，但是实际使用中液位计的零位和满度值都可以通过电位器直接调整过来。

    (2)确定参考零点

    a)用游标卡尺测量连接管路内径D，磁性浮子流量计在罐体上部确定一个标准液位的下尺点，如有条件，***好能够打磨成凹槽以免测深尺摆动，并作记号;

    b)在罐内不带压力的状态下以手动方式往储罐内注水，当水位略高于液位计进水管时停止注水，磁性浮子流量计打开下连接法兰口手动球阀E并松开罐体与被校液位计间的连接法兰F(不取下，使水流不过冲)；

    直到管路中无涌动流时，关闭E，取下法兰，待罐内液体平稳时打开E，再待呈滴流状态，稳定1min(必要时可通过排水阀门排水，提高检测效率);

    c)磁性浮子流量计用测深钢卷尺测量从测点到水面间的距离ha，实际零位空高h0=ha-D/2，此状态即液位计测量零点。

    (3)各液位点的校准

    a)装上法兰，关闭E，继续往罐内注水，至翻板指示需校准液位的主刻度处，待水面稳定后测量输出电流Ii及水位空高hi，实际液位为:H0=h0-hi=ha-D/2-hi;

    b)继续其他点的测量磁性浮子流量计直到满量程。

    (4)液位零点和满度的调校

    在确定参考零点的同时，调整零点电位器，使得输出电信号显示为4mA;满度调整在标准液位的上限值进行，调增满量程电位器，使得输出电信号显示为20mA。

    磁性浮子流量计下行程测量中若输出存在偏差，参照此方法进行调整。现场校准需要重复以上步骤三个回程的测量。
