程控电话交换机布线与安装方法及步骤

来源:网络  作者:网络转载   2019-10-05 阅读:147
客户在交换机购买的时候,一般代理商、经销商都会提供有偿或无偿的上门安装调试服务,当然也有个别的或者异地通过快递方式购买的用户需要自行安装调试,专业人员操作起来相对熟练感觉简单,对一个从来没有接触过的人来说也是需要下点功夫研究的,线路连接常人都会,就是面对那些复杂的功能代码设置起来稍微麻烦点,得仔细阅读说明书。下面简单介绍一下交换机安装所需要的工具及常规步骤。

  1、接受程控交换机布线所需的工具和材料有:线、RJ11两芯及四芯水晶头或者RJ45水晶头(八芯和网络通用的),连接专用话机的时候需要四芯线及四芯水晶头;水晶头压线钳、螺丝、测线仪等。

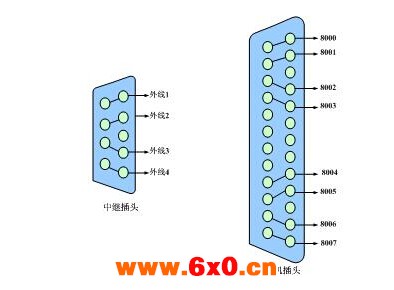

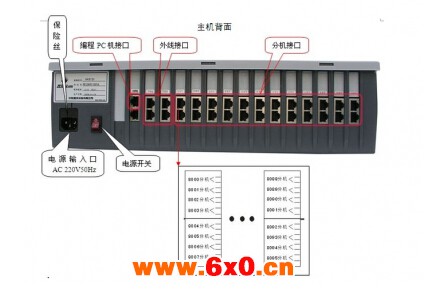

  2、布线完毕测试确认都通之后,打开交换机包装,清检随机物品,阅读操作手册,先简单看一下安装指导就可以,功能设置可以等装好交换机之后再详细阅读;连接交换机,CO1代表外线*个端口,EXT001代表分机*个端口(默认分机号码为8001,以此类推)。

  3、外线和内线端口都连接好之后就可以上电了,指示灯正常的话就可以去每个分机工位测试了。

  4、详细阅读说明书,看交换机出厂的默认能否满足其工作需求,如果不能得话就对应着相关功能设置方法进行逐项修改。一般的情况下需要录制更改电脑话务员、修改分机号码、设置每个分机的呼出权限、分机提机外线或者内线状态等功能。

  5、交换机安装完毕,功能设置完毕之后再逐个测试一下,以免有误。

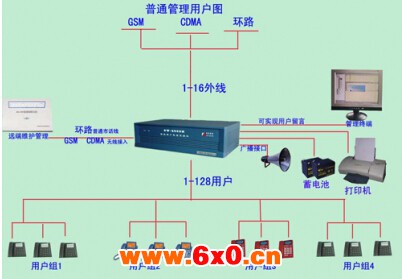

  简单介绍一下企业公司数字程控交换机系统的连接图,下面以国威6D系统图为例进线可为2M数字中继、普通中继;出线可数字专用话机、无绳机、普通机、传真机;功能扩展部分可连接电脑话务员、应答机、电脑、音乐源、放大器、外部寻呼器、备用电池

  程控交换机安装需注意事项

  A、交换机机房应干燥、通风,无腐蚀气体,无强电磁干扰,无强烈机械震动、无灰尘,如果条件允许,应铺设防静电地板。

  B、交换机机房湿度应保持小于80%,有条件时应安装空调等设施,温度恒定在20摄氏左右。

  C、交换机接地应遵循国际电工委员会IEC规定和要求,要单独、良好接地,不许与其设备或水管、钢筋等土建“地”连为一体,接地电阻不大于5欧姆。

  D、交换机电源电压要稳定,防止因电源电压突变、波动等现象而引起交换机工作出现异常。

  E、交换机与其他设备之间应保持相应距离,更禁止其他设备与交换机叠放。

  F、交换机与配线架之间的连接电缆要规范、合理,配线架(箱)跳接线要简洁、清晰,防止出现并线、串线等现象。

  G、配线架内外引出线要安装保安避雷装置。

  H、整机检查与测试请参阅说明书。
