锚杆拉力计适用于锚杆、锚索、钢筋、锚栓等锚固体的锚固力检测，是锚杆施工支护工程质量检验必备仪器之一。该拉力计由手动泵、液压缸、数字压力表及高压胶管等部分组成。泵体采用精密铸钢制造，使用寿命长。
液压缸为中空自复位式，XH系列型油缸带有提把并可通过快速接头与高压胶管相接。数字压力表读数直观，可直读锚杆拉力（kn）值。
该系列拉力计结构紧凑、携带方便、体积小、重量轻。拉力计手动泵亦可作为通用小流量高压油的动力源。
操作程序请按以下步骤进行：
1.检查油量
如液压缸活塞没有完全缩回到缸体内时，应首先通过油管连接至手动泵，逆时针方向拧松泵体上的卸荷阀，使液压缸中的液压油排回到手动泵储油筒中。
拧开注油口盖，检查油量，如油不满（储油筒中应留有约1/5空间），可加注N32号耐磨液压油。
2.排气
液压系统组装好后，储油筒、油管及液压缸中常混有空气，为使液压系统正常，这些空气必须排掉。方法是拧松注油口盖，以便储油筒内空气排出。
将手动泵放在比液压缸稍高的地方，顺时拧紧卸荷阀，压手动泵，使液压缸活塞伸出至最大行程，再打开卸荷阀，使活塞缩回，连续几次即可。
3.检查数字压力表
按动数字压力表的开关键,等待数秒后,自动显示为零。如不为零可按清零键。如在左侧显示“▲”标志,表示为峰值保持状态。在该状态下随着压力的变化仪表始终显示最大值。
点动峰值键,显示可以在峰值和跟随值之间转换,当左上角“▲”显示消失时,即为跟随状态，在该状态下显示数值跟随压力变化而改变。
当显示屏电量不足时,应及时打开压力表后盖，更换电池。因电池容量有限,每次测读完毕应立即关断电源,为延长电池使用寿命，该仪表配备7分钟自动断电功能。
在峰值保持状态下按动存储键，可把测量的峰值数值存到数据存储器中。最多可存储10个数据。
在跟随状态下，按动存储键，仪表进入数据显示状态，按动存储键和峰值键,可向前向后显示存储的数据。
同时按存储键和峰值键，可返回跟随状态。在数据显示状态下，按清零键，可清除正在显示的数据。
数字压力表的详细使用方法，请看YS-1型数字压力表使用说明书。
4.检测锚杆

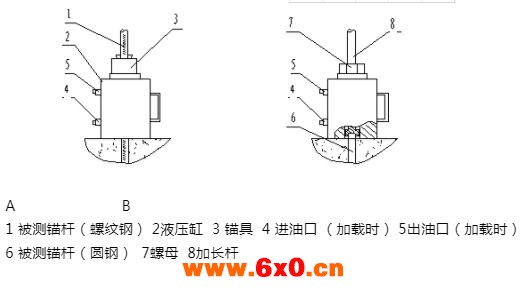

按图2所示，将锚杆拉力计与被测锚杆连接好，如锚杆为螺纹钢筋，可参照图A连接。如锚杆为圆钢外露部分有螺纹，可参照图B连接。
MJ—1型φ6～φ40不同规格的15种锚具及各种规格的拉缸及转换接头可根据实际需要选购。
将卸荷阀顺时拧紧，慢压手动泵使活塞杆伸出约10mm，其目的是避免安装锚具敲打楔片时损伤活塞杆，也给退锚带来方便。
安装与锚杆相配套的锚具或螺母并固定可靠，打开压力表开关，均匀用力压手动泵，压力增加至最大值，停止加压。记录或储存压力表数据后将电源关闭。

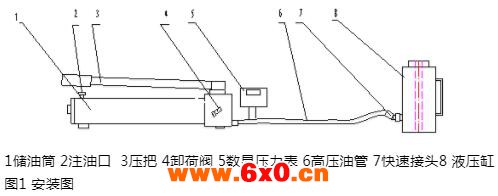

图1中拧松卸荷阀，活塞可自动缩回至液压缸内。在图2A所示连接状态需拆卸时，可敲打锚具外壳，使夹片脱离外壳，然后卸下液压缸。
在图2B所示连接状态需拆卸时，可先将螺母退下，然后卸下液压缸。
