示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。
示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点(这是传统的模拟示波器的工作原理)。
在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。
利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。
示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点。
在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。
利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。
使用步骤
(1)先预调：反时针旋转辉度旋钮到底，竖直和水平位移转到中间，扫描置于“外X档”;
(2)再开电源，指示灯亮后等待一两分钟进行预热后再进行相关的操作;
(3)先调辉度，再调聚焦，进而调水平和竖直位移使亮点在中心合适区域;
(4)调扫描、扫描微调和X增益，观察扫描;
(5)把外X档拔开到扫描范围档合适处，观察机内提供的竖直方向按正余弦规律变化的电压波形;
(6)把待研究的外加电压由Y输入和地间接入示波器，调节各档到合适位置，可观察到此电压的波形(与时间变化的图象)(调同步极性开关可使图象的起点从正半周或负半周开始;
(7)如欲观察亮斑(如外加一直流电压时)的竖直偏移，可把扫描调节到“外X”档。
(不同的示波器可能操作方法不同)
基本原理
显示电路
显示电路包括示波管及其控制电路两个部分。示波管是一种特殊的电子管，是示波器一个重要组成部分。
示波管由电子枪、偏转系统和荧光屏3个部分组成。
(1)电子枪
电子枪用于产生并形成高速、聚束的电子流，去轰击荧光屏使之发光。它主要由灯丝F、阴极K、控制极G、第一阳极A1、第二阳极A2组成。
除灯丝外，其余电极的结构都为金属圆筒，且它们的轴心都保持在同一轴线上。
阴极被加热后，可沿轴向发射电子;控制极相对阴极来说是负电位，改变电位可以改变通过控制极小孔的电子数目，也就是控制荧光屏上光点的亮度。
为了提高屏上光点亮度，又不降低对电子束偏转的灵敏度，现代示波管中，在偏转系统和荧光屏之间还加上一个后加速电极A3。
第一阳极对阴极而言加有约几百伏的正电压。在第二阳极上加有一个比第一阳极更高的正电压。
穿过控制极小孔的电子束，在第一阳极和第二阳极高电位的作用下，得到加速，向荧光屏方向作高速运动。
由于电荷的同性相斥，电子束会逐渐散开。通过第一阳极、第二阳极之间电场的聚焦作用，使电子重新聚集起来并交汇于一点。
适当控制第一阳极和第二阳极之间电位差的大小，便能使焦点刚好落在荧光屏上，显现一个光亮细小的圆点。
改变第一阳极和第二阳极之间的电位差，可起调节光点聚焦的作用，这就是示波器的“聚焦”和“辅助聚焦”调节的原理。
第三阳极是示波管锥体内部涂上一层石墨形成的，通常加有很高的电压，它有三个作用：
①使穿过偏转系统以后的电子进一步加速，使电子有足够的能量去轰击荧光屏，以获得足够的亮度;
②石墨层涂在整个锥体上，能起到屏蔽作用;③电子束轰击荧光屏会产生二次电子，处于高电位的A3可吸收这些电子。
(2)偏转系统
示波管的偏转系统大都是静电偏转式，它由两对相互垂直的平行金属板组成，分别称为水平偏转板和垂直偏转板。
分别控制电子束在水平方向和垂直方向的运动。当电子在偏转板之间运动时，如果偏转板上没有加电压，偏转板之间无电场，离开第二阳极后进入偏转系统的电子将沿轴向运动，射向屏幕的中心。
如果偏转板上有电压，偏转板之间则有电场，进入偏转系统的电子会在偏转电场的作用下射向荧光屏的指定位置。
如果两块偏转板互相平行，并且它们的电位差等于零，那么通过偏转板空间的，具有速度的电子束就会沿着原方向(设为轴线方向)运动，并打在荧光屏的坐标原点上。
如果两块偏转板之间存在着恒定的电位差，则偏转板间就形成一个电场，这个电场与电子的运动方向相垂直，于是电子就朝着电位比较高的偏转板偏转。
这样，在两偏转板之间的空间，电子就沿着抛物线在这一点上做切线运动。
最后，电子降落在荧光屏上的A点，这个A点距离荧光屏原点(0)有一段距离，这段距离称为偏转量，用y表示。
偏转量y与偏转板上所加的电压Vy成正比。同理，在水平偏转板上加有直流电压时，也发生类似情况，只是光点在水平方向上偏转。

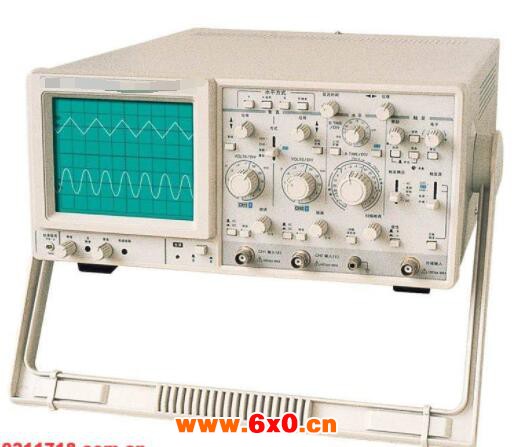

(3)荧光屏示波器实物图
荧光屏位于示波管的终端，它的作用是将偏转后的电子束显示出来，以便观察。
在示波器的荧光屏内壁涂有一层发光物质，因而，荧光屏上受到高速电子冲击的地点就显现出荧光。
此时光点的亮度决定于电子束的数目、密度及其速度。改变控制极的电压时，电子束中电子的数目将随之改变，光点亮度也就改变。
在使用示波器时，不宜让很亮的光点固定出现在示波管荧光屏一个位置上，否则该点荧光物质将因长期受电子冲击而烧坏，从而失去发光能力。
涂有不同荧光物质的荧光屏，在受电子冲击时将显示出不同的颜色和不同的余辉时间，通常供观察一般信号波形用的是发绿光的；
属中余辉示波管，供观察非周期性及低频信号用的是发橙黄色光的，属长余辉示波管;供照相用的示波器中，一般都采用发蓝色的短余辉示波管。
垂直(Y轴)放大电路
学生示波器由于示波管的偏转灵敏度甚低，例如常用的示波管13SJ38J型，其垂直偏转灵敏度为0.86mm/V(约12V电压产生1cm的偏转量)；
所以一般的被测信号电压都要先经过垂直放大电路的放大，再加到示波管的垂直偏转板上，以得到垂直方向的适当大小的图形。
水平(X轴)放大电路
由于示波管水平方向的偏转灵敏度也很低，所以接入示波管水平偏转板的电压(锯齿波电压或其它电压)也要先经过水平放大电路的放大以后，再加到示波管的水平偏转板上，以得到水平方向适当大小的图形。
扫描与同步电路
扫描电路产生一个锯齿波电压。该锯齿波电压的频率能在一定的范围内连续可调。
锯齿波电压的作用是使示波管阴极发出的电子束在荧光屏上形成周期性的、与时间成正比的水平位移，即形成时间基线。
这样，才能把加在垂直方向的被测信号按时间的变化波形展现在荧光屏上。
