关于电阻测试仪的使用

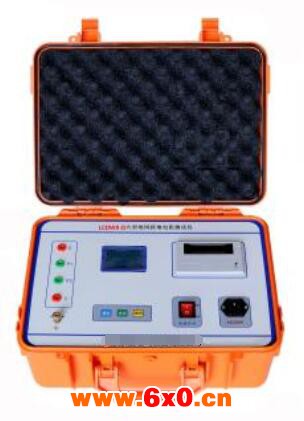

    电阻测试仪用于测试导体导电性，变压器、电机、互感器等设备的直流电阻，设备接地电阻，阻抗等场合；



    测量

    将接地线插入接地(Ground)插座，这样绝缘了表的右侧检测电极(与插座在同侧)。将鳄鱼夹接到你的地线上。

    将表放在被测表面上，按住测量(TEST)按钮，持续发光的LED指示出对地电阻值的量级。这个测量值的单位是欧姆。

    阻抗值的转换点为1/2级对数即3.16×10n，转换点的线性值为每测量档的中值(meanvalueperunit)的±10%。

    测量用仪器:十进电阻箱，测试电极；

    电阻箱的电阻需要有1×103欧姆到999×106兆欧姆或109，测量大于109阻值时采用CAD技术(cadGeneratedtechniques)，因为采用9伏电压驱动很难验证阻抗值大于999×106的电阻。

    将电阻箱的两个电极连接到测试仪的两个平行电极上，将电阻调到1K位置，表的103发光二极管(LED)应亮；

    其它档的校准依此类推，测量阻抗转换点时，按下开关的同时连续调节阻抗电桥的阻抗值，并观察下一档LED灯常亮时的阻抗值(这时的值为转换阻抗值)。

    使用方法

    接地电阻测试仪是指埋入地下的接地体电阻和土壤散流电阻，通常采用型接地电阻测量仪(或称接地电阻摇表)进行测量。

    测量仪其外形与普通绝缘摇表差不多，也就按习惯称为接地电阻摇表。

    摇表的外形结构随型号的不同稍有变化，但使用方法基本相同。型接地电阻测量仪随表附带接地探测棒两支、导线三根。

    使用方法和测量步骤如下:

    (a)接地电阻测试仪(b)连接线(c)测量接地棒

    1、拆开接地干线与接地体的连接点，或拆开接地干线上所有接地支线的连接点。

    2、将两根接地棒分别插入地面400mm深，一根离接地体40m远，另一根离接地体20m远。

    3、把摇表置于接地体近旁平整的地方，然后进行接线。

    (1)用一根连接线连接表上接线桩E和接地装置的接地体E′。

    (2)用一根连接线连接表上接线桩C和离接地体40m远的的接地棒C′。

    (3)用一根连接线连接表上接线桩P和离接地体20m远的接地棒P′。

    4、根据被测接地体的接地电阻要求，调节好粗调旋钮(上有三档可调范围)。

    5、以约120转/分钟的速度均匀地摇动摇表。当表针偏转时，随即调节微调拨盘，直至表针居中为止。

    以微调拨盘调定后的读数，去乘以粗调定位倍数，即是被测接地体的接地电阻。例如微调读数为0.6，粗调的电阻定位倍数是10，则被测的接地电阻是6Ω。

    6、为了保证所测接地电阻值的可靠，应改变方位重新进行复测。取几次测得值的平均值作为接地体的接地电阻。

    操作手册

    测量前，首先确保待测表面干净无污染。
