关于兆欧表的特点及使用

来源:网络  作者:网络转载   2019-10-05 阅读:254

    兆欧表是一种简便、常用的测量高电阻的直读式仪表。一般用于供电部门,电力建设部门,来测量电路、电机绕组、电缆、电气设备等的绝缘电阻。兆欧表,俗称摇表,现在大都也称之为绝缘电阻测试仪。





    下面介绍下兆欧表基本特点:

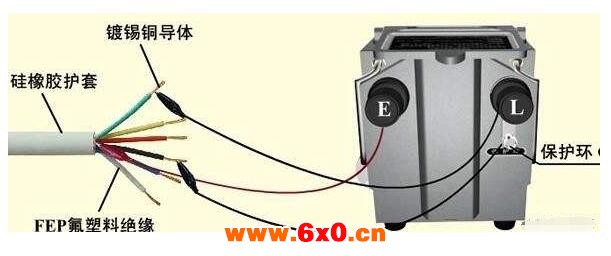

    标有接地(N)、电路(U)、保护环(G)的接线柱,注意接线时不要接错外,还要注意端口拧紧,可以避免测量误差及安全。


    下面在实际操作中总结了几个小窃门,与大家分享:


    1.测量前的准备工作要做好。做开路和短路试验,开路应表针指向无穷大。短路时表针就为零。这样校对以后,对接下来的操作就放心了。


    2.被试品必须与其他电源断开,测量完毕一定要将被试品充分放电(约需2~3分钟),以保护设备及人身安全。


    3.兆欧表与被试品之间应使用单股线分开单独连接,并保持线路表面清洁干燥,测试更加安全。


    4.摇测时,将兆欧表置于水平位置,摇把转动时其端钮间不许短路。摇测电容器、电缆时,必须在摇把转动的情况下才能将接线拆开,否则反充电将会损坏兆欧表。


    5.摇动手柄时,应由慢渐快,均匀加速到120r/min,并注意防止触电。摇动过程中,当出现指针已指零时,就不能再继续摇动,以防表内线圈发热损坏。


    6.为了防止被试品表面泄漏电阻,使用兆欧表时,应将被试品的中间层(如电缆壳芯之间的内层绝缘物)接于保护环。


    7.应视被试品电压等级的不同选用合适的绝缘电阻测试仪。一般额定电压在500伏以下的设备,选用500伏或1000伏的兆欧表;额定电压在500伏及以上的设备,选用1000~2500伏的兆欧表。


    量程范围的选用一般应注意不要使其测量范围过多的超过所测设备的绝缘电阻值,以免使读数产生较大的误差。


    8.禁止在雷电天气或在邻近有带高压导体的设备处使用兆欧表测量。

标签: 兆欧表
