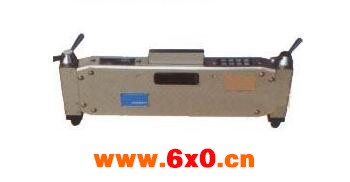

钢筋预应力测定仪的使用介绍

    钢筋预应力测定仪主要用于混凝土预应力构件生产中，检测正在张拉和锚固后钢丝的预应力，以及对张拉进行校验，是一种既适用于长线法工艺也适用于短线生产工艺的多用涂zui新检测仪器。



    钢筋预应力测定仪使用方法：

    1、台座

    先张法墩式台座结构应符合下列规定：

    （1）承力台座须具有足够的强度和刚度，其抗倾覆安全系数应不小于1.5，搞滑移系数应不小于1.3.

    （2）横梁须有足够的刚度，受力后挠度应不大于2mm。

    （3）在台座上铺放预应力筋时，应采取措施防止弄脏预应力筋。

    （4）张拉前，应对台座、横梁及各项张拉设备进行详细检查，符合要求后方可进行操作。

    2、张拉

    （1）同时张拉多根预应力筋时，应预先调整其初应力，使相互之间的应力一致；张拉过程中，应使活动横梁与固定横梁始终保持平行，并应抽查力筋的预应力值，其偏差的值不得超过按一个构件全部力筋预应力总值的5%。

    （2）预应力筋张拉完毕后，与设计位置的偏差不得大于5mm，同时不得大于构件zui短边长的4%。

    （3）预应力筋的张拉应符合设计要求，设计无规定时，其张拉程序可按先张法预应力筋张拉程序的规定进行。

    （4）张拉时，预应力筋的断丝数量不得超过钢丝总数的1%。（钢筋不容许断筋）

    3、放张

    （1）预应力筋放张时的混凝土强度须符合设计规定，设计未规定时，不得低于设计的混凝土强度等级值的75%。

    （2）预应力筋的放张顺序应符合设计要求，设计未规定时，应分阶段、对称、相互交错地放张。在力筋放张之前，应将限制位移的侧模、翼缘模板或内模拆除。

    （3）多根整批预应力筋的放张，可采用砂箱法或千斤顶法。用砂箱放张时，放砂速度应均匀一致；用千斤顶放张时，放张宜分数次完成。

    单根钢筋采用拧松螺母的方法放张时，宜先两侧后中间，并不得一次将一根力筋松完。

    （4）钢筋放张后，可用乙炔一氧气切割，但应采取措施防止烧坏钢筋端部。钢丝放张后，可用切割、锯断或剪断的方法切断；钢绞线放张后，可用砂轮锯切断。

    钢筋预应力测定仪参数：

    测力范围：5--15KN。

    测试规格：冷拔低碳钢丝φ4.5--7KN， 冷拔低碳钢丝φ57--10KN

    中高强碳素钢丝φ57--10KN 中高强碳素钢丝φ510--15KN

    冷拔带助钢丝φ57.2--12.5KN。

    测试精度：示值相对误差≤±1.5% 示值相对变动误差≤1.5%。

    测试环境温度：-5--50°C。

    储存温度：-10--60°C。

    电源电压：4.5--6.2V（5号电池4节）。

    本机采用先进的微机控制和数显技术，能测试多种不同规格的钢丝预应力，价格比同类产品低。

    本仪器采用机、电、仪一体化结构设计，加持体跨距小于400mm,具有体积小，重量轻，携带方便，操作 简单，稳定性好，可靠性高等特点；

    单次测试时间小于10S，仪器设计采用单片计算机，具有自动计算显 示平均值，自动剔除粗大误差；

    提示欠压指示等功能，并能自动分析测试信号，力值回归采用软件均可 修正的形式，使力值回归和定期检验工作变得非常简单方便。
