缺口制样机的使用是怎样的?

来源:网络  作者:网络转载   2019-10-05 阅读:182

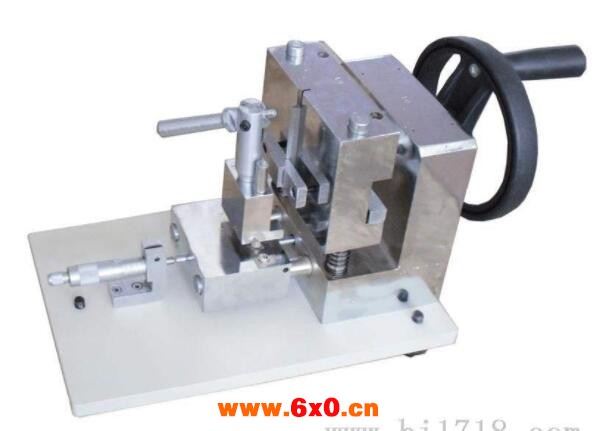

    缺口制样机主要用于制备悬臂梁、简支梁摆锤冲击试验的试样样条缺口。


    该机的主要技术参数符合GB/T1043-1993、GB/T1843-1996、ISO179-1993、ISO180-1993等标准要求。


    II型缺口制样机采用靠模方式制备试样,其结构简单,操作方便,制样快速,尺寸准确,是试样缺口制备的理想设备。





    缺口制样机可制备悬臂梁1、2、3、4型试样及简支梁1型试样,缺口类型为A型。


    通过更换靠模芯可制备不同类型的试样。可多个试样成批制备,制样速度快,尺寸准确,操作简便。


    技术参数


    额定功率:60W


    额定电压:220V


    铣转速:1300r/min


    工作台面尺寸:长×宽=460mm×360mm


    试样类型:悬臂梁1、2、3、4型及简支梁1型


    缺口类型:A型缺口


    45±30',R=0.25±0.025mm


    使用说明


    1、在加工试样之前,将A型标准铣刀装入铣刀杆中,并夹紧固定。


    2、根据加工试样的类型,选用相应的靠模芯,装入靠模框中并夹紧固定。


    3、将一条试样或一组试样装入靠模中,用侧面螺丝或试样夹紧框固定试样。


    4、启动电机,驱动铣刀旋转。将靠模靠近铣刀,紧靠上、下轴承及工作台面,从一端铣到另一端。铣出缺口。完成一次试样制备。


    5、停止电机,取出试样,完成一次制样过程。


    注意事项


    1、靠模芯有悬臂梁1型、悬臂梁2、3、4型及简支梁1型三种,制样时应选择相应的靠模芯。


    2、铣刀为A型,制样时只能制备A型缺口。


    3、夹紧试样用侧面的螺钉,或再用试样夹紧框固定。


    4、安装铣刀时,应固定夹紧,不可松动。


    5、在铣切时,不可接触铣刀,以免伤人。


    6、靠模一定要靠实底面,不能倾斜。


    7、制样后,切断电源,清理台面。
