接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响；
出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。
因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。

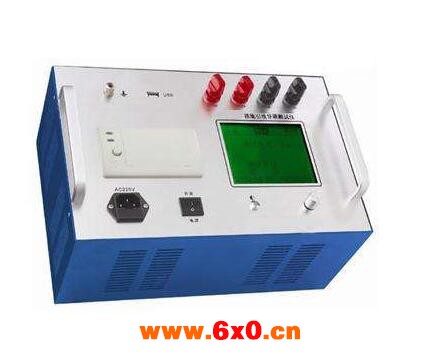

接地引下线导通测试仪的操作
1、按图三接线方法接线
仪器附带两根测试线，一根红色50米的线在线盘上，在大的叉子接在红色接线柱I+；
小的叉子接在红色接线柱U+，一根黑色5米的线上大的叉子接在黑色接线柱I-，小的叉子接在黑色接线柱U-。
2．先找出与地网联接合格的引下线作为基准点。
3．使用接地引下线导通测试仪自配的两根测量线（50米、5米）一端插入仪器接线座；
带有测试钳的一端夹到基准点和被测点（其中黑色测试线夹在基准点，红色测试线夹在各个被测试点上）。
4．为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。
5．接线检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。
按“测量”键后即开始测试，屏幕中间的显示区显示测量的电阻值即为导通电阻值，单位为mΩ。
6．弹起“测量”键，设备测试结束，关掉电源，将测试线夹收好，放入附件包内。
