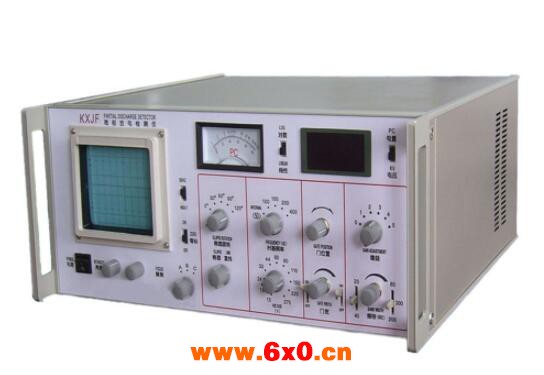

数字局部放电检测仪采用高速、大容量军工级数据采集卡，能进行连续采集局放数据,数据重复性好,准确度高。
仪器具有多参数、二维图谱、三维图谱等多种测试、分析功能，同时能显示局部放电波形、放电量和测试电压，对测试数据进行实时保存、生成测试报告及打印等功能。
局部放电检测仪使用步骤
(1)开机准备：将时基显示方式开关l 8置于“椭圆”。
(2)放电量的校正：按图接好线后，在未加试验电压之前，用校正脉冲发生器予以校正。
注意：方波测量盒应尽量靠近试品的高压端。红端子引线接高端。
然后调节放大器增益调节6’、“7”，使该注入脉冲高度适当(示波屏七高度2cm以下)，使数字表“4”，指针表“2”上的读数值与注入的已知电量相符。调定后放大器细调旋钮“7”的位置不能再改变，需保持与校正时相同。
校正完成后必须去掉校正方波发生器与试验回路的连接。
(3)测试操作：
接通高压试验回路电源，零标开关至“通”位置，缓缓升高试验电压，椭圆上出现两个零标脉冲。
旋转“椭圆旋转”开关“1 7”，使椭圆旋转到预期的放电处于最有利于观测的位置；连续升高电压，注意第一次出现的持续放电，当放电量超过规定的最低值时的电压即为局部放电起始电压。
在规定的试验电压下，观测到放电脉冲信号后，调节放大器粗调
开关“6”(注意：细调旋钮“7”的位置不能再变动)，使显示屏上放电脉冲高度在0．2～2cm之间(数字电压表上的PC读数有效数字不能超过l20．0)，则数字表头的读数乘以或除以lO(粗调开关换档倍率)即为放电量值读数。
