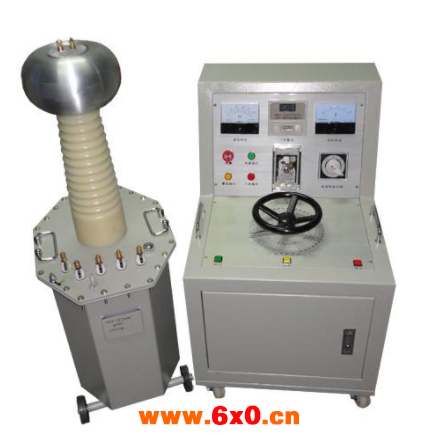

交直流高压试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的轻型交直流高压试验变是在（G）系列试验变压器的基础上按照国家标准《ZBK-41006-89》经过改进后而生产的一种新型产品。
讲解高压试验变压器使用及注意事项
1、按照您所进行的试验接好工作线路。试验变压器的外壳以及操作系统的外壳必须可靠接地。试验变压的高压绕组的X端(高压尾)以及测量绕组的F端必须可靠接地。
2、做串级试验时，第二级、第三级试验变压器的低压绕组成X端，测量绕组的F端以及高压绕组的X端(高压端)均接本级试验变压器具外壳。第二级、第三级试验变压器的外壳必须通过绝缘支架接地。
3、高压试验变压器接通电源前，操作系统的调压器必须调到零位后方可接通电源，合闸，开始升压。
4、零开始匀速旋转调压器手轮升压。
升压方式有：快速升压法，即20s逐级升压法;慢速升压法，即60s逐级升压法;极慢速升压法供选用。电压从零开始按一定的升压方式和速度上升到您所需的额定试验电压的75%后，再以每秒2%额定试验电压的速度升到您所需的试验电压，并密切注意测量仪表的及被试品的情况。
升压过程中或试验过程中如发现测量仪表的指示及被试品情况异常，应立即降压，切断电源，查明情况。
5、高压试验变压器试验完毕后，应在数秒内匀速的将调压器返回至零位，然后切断电源。
6、本产品不得超过额定参数使用。除试验必需外，决不电压通电或断电。
7、使用本产品做高压试验时，除熟悉本说明书外，还必须严格执行国 家有关标准和操作规程。
特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电气元件、绝缘材料进行汇频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。
