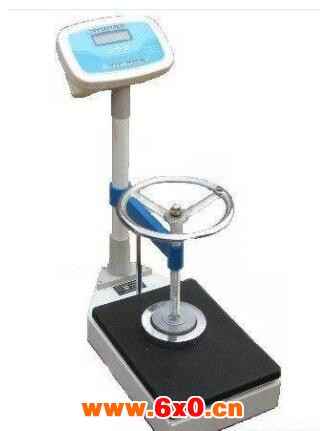

粗集料软弱颗粒试验机的使用

来源:网络  作者:网络转载   2019-10-05 阅读:550

    粗集料软弱颗粒含量试验碎石、砾石及破碎砾石测定碎石、砾石及破碎砾石中的软弱颗粒含量试验方法《公路工程集料试验规程》(JTG E42-2005)T 0320-20003。





    粗集料软弱颗粒试验机目的与适用范围


    测定碎石、砾石及破碎砾石中软弱颗粒含量。


    仪具与材料


    1天平或台秤:称量5kg,感量不大于5g。


    2标准筛:包括孔径为5mm、10mm、20mm圆孔筛,或4.75mm、9.5mm、16mm方孔筛。


    3压力机


    4其它:浅盘、毛刷等。


    试验步骤


    称风干试样2kg(m1),如颗粒粒径大于40mm,则称4kg,过筛分成5mm~10mm、10mm~20mm、20mm以上(或方孔筛4.75mm~9.5mm、9.5mm~16mm、16mm以上)各1份;


    将每份中每一个颗粒放在压力机平台中心,按颗粒大小分别加以0.15kN、0.25kN、0.34kN之荷载;


    破裂之颗粒即属于软弱颗粒,将其弃去,称出未破裂颗粒的质量(m2)。


    计算


    按式(1)计算软弱颗粒含量,准确至0.1%。


    P=(m1-m1)/m1*100


    式中:P--粗集料的软弱颗粒含量,%;


    m1--各粒级颗粒总质量,g;


    m2--试验后各粒级完好颗粒总质量,g。


    仪表使用方法:


    (1)电源安装:


    把电源适配器输入端插在AC220V(或AC110V)插座上,输出端插头插在仪表盒右侧插座上,并打开电源开关,是否通电。


    (2)开机:


    打开电源开关,开机时出现开机画面,并随即转为“0.00”,此时可进行称重。


    如开机不为“0.00”可按“置零”键进行清零,待显示“0.00”和右下角“”不闪动时进行称重。


    (3)选择:


    设有牛顿(KN)和英镑(1b)两种重量单位,按下“转


    (4)试验:


    液晶屏显示“0.00”时可进行试验。


    (5)锁定:


    按下“锁定”键可将重量锁定,此时重量不变化,以便记录。反复按“锁定”键将在锁定和释放间转换。


    (6)超重:


    称重超过最大称量时,将显示“OF”,并发出连续警报声。出现超重请移去承重面板上的重物,以保护传感器不致损坏。


    (7)置零:


    试验前将装集料的圆盘放上后,可按“置零”键清零后进行压力试验。移去试桶后,将显示负的皮重,可按“置零”键恢复零位。


    (8)出错指示:


    秤显示“Err”,表示出错,需重新称重或对秤进行修理。


    (9)关机:


    关掉电源开关。较长时间不用时,请拔掉电源适配器。
