大电流发生器的使用方法和注意事项

来源:网络  作者:网络转载   2019-10-05 阅读:781
大电流发生器的使用方法和注意事项

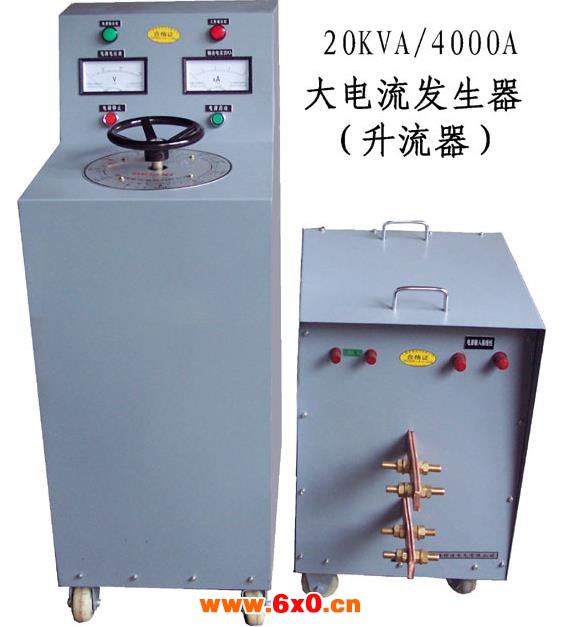

   大电流发生器是根据电力部门和工矿企业在电气设备试验如:各种开关,电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的专门设备。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。采用先进的微电子处理技术,全部使用过程可提前进行设置,全中文界面,操作简单明了。全部测试项目设定后自动进行测试,无须人工干预.它由仪表指示灯板和操作板组成,仪表指示灯板分大、小量程的两块电流表和大小量程的选择开关(钮子开关),绿色指示灯指的是电源信号,红色指示灯指的是工作信号。

   大电流发生器是电力、电气行业在调试中需要大电流场所的必需设备,该装置具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。采用先进的微电子处理技术,全部使用过程可提前进行设置,全中文界面,操作简单明了。全部测试项目设定后自动进行测试,无须人工干预。

型号规格 容量(KVA) 初  级 次  级 外形尺寸(mm)
长×宽×高
重量kg 结构形式
V1 A1 V2 A2
DDG-500 3 220 15 6 500 430×338×550 48 一体
DDG-1000 6 220 27 6 1000 500×380×600 80 一体
DDG- 2500 15 380 39.5 6 2500 600×430×790 145 一体
DDG- 4000 24 380 63 6 4000 640×450×820 180 一体/分体
DDG- 5000 30 380 79 6 5000 600×430×900
300×500×500
145
135
分体
DDG- 6000 36 380 95 6 6000 600×430×900
300×500×500
150
140
分体
DDG- 8000 48 380 126 6 8000 600×450×950
350×550×550
180 分体
DDG- 10000 60 380 158 6 10000 800×600×1100
380×550×600
200 分体

  大电流发生器的使用方法介绍
   1、将按电气原理图接好工作线路。变压器外壳,运行台等必须良好接地。
   2、接通电源,运行台上大电流发生器的绿色指示灯亮。按下启动按钮,红色指示灯亮,此时大电流发生器等待升流。
   3、顺时针均匀旋转调压器,注意运行台上大电流发生器输出的电流指示直到所需的大电流,为了保证测试精度,可在仪表接线柱上串接一标准电流表。
   4、试验过程中,一旦发现不正常现象,应立即切断电源 ,查明原因后再进行试验。
   5、试验完毕,必须将调压器回零,按停止按钮切断电源,切断工作电源 ,方可拆除试验接线,以保证大电流发生器和运行人员的安全。
   大电流发生器的注意事项
   1、 大电流发生器 是为短时间的工作而设计的。所以不允许长时间在额定容量下工作,特别不允许超过额定电流运行,以防大电流发生器过热,其时间如下:
   2、长时间和新安装不用的变压器,运行前用1500兆欧表测量线圈之间和线圈对地的绝缘电阻,其电阻值不低于0.5兆欧时,方可使用。
   3、使用中,大电流发生器和操作台必须可靠接地,以保证安全。
   4、使用时应缓慢均匀升流,搬运时应避免过大的震动。
   5、调压器与电刷接触表面应保持清洁,视情况用90%酒精蘸棉纱将其擦拭干净。
   6、大电流发生器应置于清洁、通风、干燥和室内保存。
